精密整平机与普通整平机相比结构优势

时间:2012-08-30 15:42 来源:http://www.kssmc.com 作者: 晋志德机械

 卷料如未经过整平并以此消除内应力是难以冲压出优质产品的,而整平机正是用来整平材料并消除内应力的常用设备,经整平机整平过的材料,通过冲床加工,才可得到符合要求的优质产品,尤其针对厚度较薄的材料,如不锈钢片、铜片、铝片等,整平加工更为重要,因此整平机的整平性能在生产中起着关键作用,而普通的材料整平机(CLH系列)的上、下整平滚筒采用的传动方式为齿轮组相互啮合传动,由于上、下整平滚筒的数量较多,就需要有很多个齿轮相互啮合,而众多的齿轮齿合的传动方式所累积的侧隙误差对材料的平整度有很大的影响,另外整平时的调整采用的是简单的刻度尺方法,精度较低,若用于薄板材料的整平则十分不理想。
  晋志德精密整平机(JM3、GJ系列)是在普通整平机(CLH系列)基础上经过结构优化改进而成,适用于整平精度要求高的各种薄板材料,采用同步独立传动方式代替齿轮齿合的传动,用精密日本三丰百分表进行整平调整,整平效果极佳。

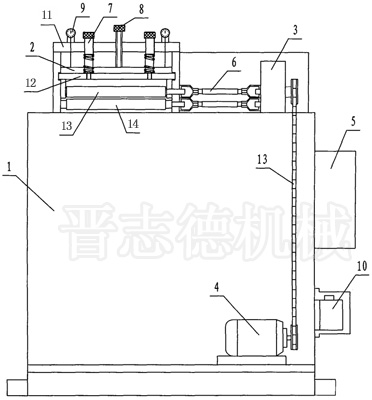

            精密整平机结构图
  1.主体机身 2.整平装置 3.齿轮箱 4.马达和减速机 5.电器箱 6.万向节 7.整平调整螺杆 8.压料调整螺杆 9.日本三丰百分表 10.自循环润滑装置 11.外座体 12.内座体 13.上整平滚筒 14.下整平滚筒
                    图1 精密整平机结构图
  精密整平机拥有主体机身,主体机身上安装有整平装置和齿轮箱,主体机身内下部安装有马达和减速机,机身侧面安装有电器箱(内装台达变频器用于调速),马达和减速机利用传动链条和齿轮箱输入轴连接,整平装置与齿轮箱输出轴之间利用万向节连接。
  整平装置具有内座体和外座体,内座体由两块侧板和上连板组成,外座体同样由两块侧板和上连板组成,内座体装入外座体侧板的卡槽内,可作上下移动调节,在内座体上固定有九个上整平轮,外座体上固定有十个下整平轮,上整平轮和下整平轮呈交分布状态,上整平轮和下整平轮的轴端分别通过十九个万向节与齿轮箱输出轴转动连接。
  为达到更好的整平效果,精密整平机的整平调整采用浮动四点平衡微调方式,在外座体的上连板上设置有方形排列的四个调节螺杆和四个百分表,四个调节螺杆穿过外座体的上连板与内座体的上连板连接,百分表的测量指针与内座体的上连板而保持接触,另外在外座体的上连板上还设置有二个压紧螺杆,当材料进入整平装置整平调整后,拧动压紧螺杆可给予上整平轮和下整平轮一定的压力,而在机架上位于整平装置两侧位置设置有进出导料板,以保证进出材料不发生位移偏差,在整平装置进料处设置有进料轮组件,以便材料进入整平装置,为了保证上、下整平轮的润滑效果,延长设备使用寿命,在机架上设置有用于上、下整平轮、润滑的自循环润滑装置。
  精密整平机根据材料厚度的不同又分为JM3系列和GJ系列方便客户选购,是整平薄板金属卷料的最佳选择。
