空气送料机的结构改进

时间:2012-08-29 08:05 来源:http://www.kssmc.com 作者: 晋志德机械

 空气送料机作为最早的送料设备,因其经济实惠在冲压自动化行业中还有一定的市场。 但市场上现有的空气送料机由于组成部件结构上的不完善,影响了送料的步距精度。比较突出的是,送料机构的主中心活塞是靠尼龙挡圈来起缓冲和定位作用的,在高速运动时往往由于冲击而造成送料不准的现象。同时,换向阀的排气口只装有消声装置,而未配置节流阀,致使送料机使用时平衡性较差,也影响了步距精度。此外,换向阀在长时间工作后,阀芯的磨损严重,以致出现漏气现象而使送料精度降低。
  晋志德机械作为国内知名送料机厂家,针对上述现有技术的不足之处,对空气送料机结构进行优化改进,以提高它的送料精度。
  一、空气送料机由导向部分I、送料部分II、阀体部分III构成。导向部分I包括导轮、固定体、导杆、中心支承杆、定位套、微调螺栓。导轮套在导轮轴上。两根导杆和中心支承杆固定在固定体上,通过微调螺栓和定位套调节步距。

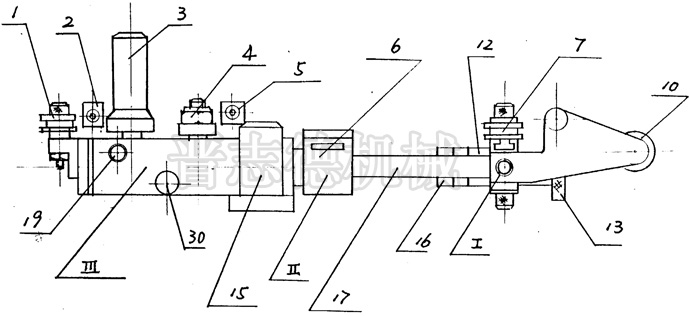

  空气送料机的结构图,气动送料机结构图
                  图1 晋志德空气送料机的结构示意图

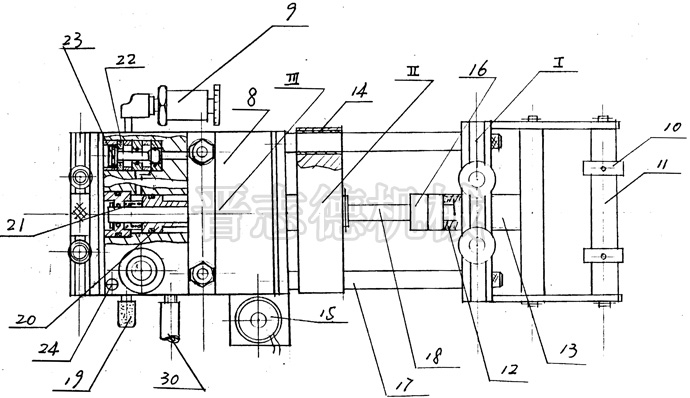

  空气送料机的俯视结构图
                  图2 晋志德空气送料机的俯视结构图
  1.后导向轮 2.保护开关 3.气压控制阀 4.固定压板 5.保护开关 6.移动本体 7.固定体 8.阀体 9.消声节流空气阀 10.导轮 11.导轮轴 12.前弹性缓冲器 13.送料长度微调螺丝 14.滑动轴承 15.二次导向电磁阀 16.定位套 17.导杆 18.中心支承杆 19.排气消声器 20.主中心活塞 21.后弹性缓冲器 22.换向阀体 23.换向阀芯 24.安装螺孔 25.缓冲套 26.缓冲弹簧 27.缓冲套 28.缓冲弹簧 29.卡环 30.气管
  二、晋志德空气送料机在结构上做了如下的优化改进,为减少送料机高速运动时的冲击,在套有主中心活塞的中心支承杆的前、后两端分别设有前弹性缓冲器和后弹性缓冲器。前弹性缓冲器由缓冲套、缓冲弹簧构成。缓冲套装在中心支承杆的前端、缓冲弹簧装在送料长度微调螺丝内。当移动本体碰到定位套时,通过缓冲套压缩缓冲弹簧而起到缓冲作用。后弹性缓冲器装在中心支承杆后端,缓冲套内装有缓冲弹簧和卡环,中心支承杆从缓冲弹簧和卡环的中心穿过。当主中心活塞往后移动端部时,首先触及缓冲弹簧,从而起到缓冲作用。为确保送料机所送材料的直线度,还增设一对后导向轮,安装在阀体的后端。送料部分II包括主中心活塞和移动本体。主中心活塞和移动本体相连接,由中心支承杆将空气送到活塞中。移动本体在穿过移动本体的导杆上移动。为减少移动本体与导杆之间的磨损,在移动本体上设有滑动轴承。滑动轴承中有油槽,可以起到良好的润滑作用,既减少磨擦阻力,又起到稳定送料精度的作用。阀体部分III包括阀体、换向阀体、换向阀芯、排气消声器、气压控制阀、二次导向电磁阀及固定压板。两根导杆固定在阀体上。阀体内装有主中心活塞和换向阀体、换向阀芯,在换向阀体的排气口处设有消声节流空气阀,以增强送料机送料时的平稳性。同时为增强换向阀芯的耐磨性和密封性能、换向阀芯采用黄铜挡圈,取代原有的尼龙挡圈,并加装2个O型密封圈。晋志德空气送料机主要易损耐磨件全部采用镀硬铬工艺,在其表面增加一层硬铬镀层,以进一步增强送料机易损件的耐磨性。
  三、改进后的空气送料机安装时,通过两个安装螺孔将阀体固定在冲床的下模座上。空气通过气管进入阀体,通过在阀体中的气道来控制送料的动作,并由气压控制阀与冲床的滑块打杆配合,使送料机与冲床同步。
  四、为彻底避免送料机工作时偶尔产生的塞料现象,晋志德空气送料机还在阀体上方装有2个保护开关,当材料进入空气送料机后,如果出现堵塞或材料凸起、弯曲而触到保护开关时,即可马上停机,以保护模具。
