空气送料机特殊配件之弹簧式引导杆

时间:2012-06-11 10:55 来源:http://www.kssmc.com 作者: 晋志德机械

 空气送料机弹簧引导杆,空气送料机特殊配件

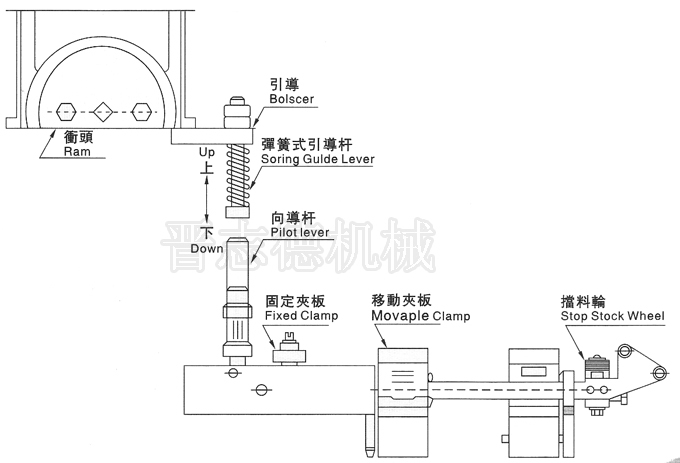

       1、冲头 2、引导 3、弹簧式引导杆 4、浮动杆 5、固定夹板 6、移动夹板 7、挡料轮
  弹簧式引导杆不属于空气送料机标准配件,它是常用特殊配件之一,当冲床速度太快无法与空气送料机速度配合时,则需加装弹簧引导杆,其实际安装工作原理如上图所示。
  1、在冲床冲头或模座上装好引导杆,当引导杆压下空气送料机浮动杆时,移动夹板向后移动,并压紧材料准备下次的送料。当浮动杆上升时,移动夹板则送料前进。
  2、如欲长距离送料或冲床上下行程过短时,须延长浮动杆压下的时间,可在引导螺丝上装弹簧,利用弹簧伸缩原理,使送料更加稳定和准确。其设计方法为引导杆比引导板上钱孔公差小0.2mm以上。
