空气送料机动作原理
时间:2012-06-05 09:20 来源:http://www.kssmc.com 作者: 晋志德机械

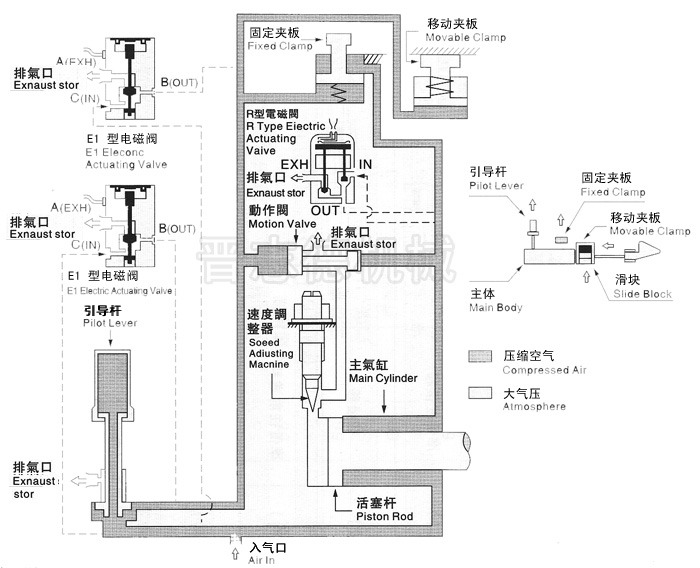

1、当冲床撞击在上死点(静止时)
(1)空气送料机E型电磁阀还没有通电。
(2)微开关也未动作。
(3)打开空气阀,空气进入送料机。浮动杆、固定夹板及移动夹动(下)向上升,滑块向前面主体移动。
2、当冲床撞击下降(动态时)
(1)E型电磁阀通电。
(2)微动开关开始动作。
(3)打开空气阀空气进入送料机。扶动杆、固定夹板及移动夹板(下)下降,同时滑块向后移动。
3、E型电磁阀可与E1型电磁阀同时安装
(1)E型与E1型电磁阀动作时间可以同步与不同步动作。
(2)E型与E1型电磁阀可自由调整时间(其凸输可配合所需送料时间而设计)。
