NC送料机各部分的调整

时间:2012-06-05 09:20 来源:http://www.kssmc.com 作者: 晋志德机械

 1、NC送料机送料高度调整:
  先连接NC送料机和固定板的M14螺丝调松,然后松开固定板底部的螺帽,就可调整送料高度,当顺时针方向旋转,则送料机升高,反之,降低。

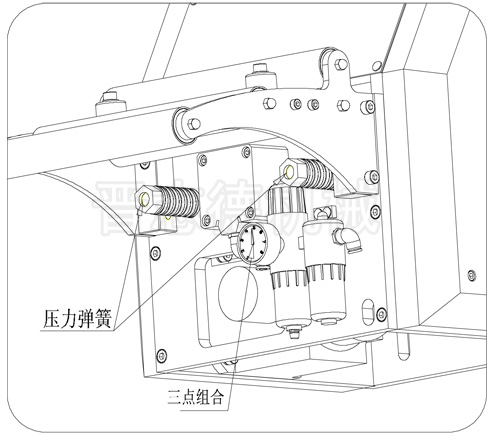

  2、压力弹簧调整
  NC送料机压力弹簧调整,NC送料机调整
  1)NC送料机上的弹簧作适当的调整,调整至材料和滚轮不打滑即可。
  2)调整压力如果太高,则材料可能会有变形,压力如果太低,送料滚轮会打滑以导致送料不准。
  3、料厚调整:用4mm的内六角扳手将并紧螺丝松开逆时针扭动料厚手轮,材料放入送料机内,调整料厚手轮至放松时上滚轮与材料间隙约在0.2-0.5mm之间,锁紧并紧螺丝。
  4、气压调整:调压手轮往上拔起,调至压力指示表为5再按下调压手轮,手轮顺时针压力增加,反之减少。
  5、NC送料机挡料轮宽调整挡料轮宽度调至比材料宽2mm为宜。
  6、皮带安装与调整皮带调整至最适当的弹性。皮带如果太紧时,会缩短皮带的寿命:皮带太松时,则可能导致送料不准或无法送料。
  NC送料机皮带安装,NC送料机皮带调整
  7、送料开始信号说明
  送料开始信号的调整是由冲床的凸轮来设定的,送料开始信号的意思是:冲床在哪个行程开始送料。
  8、放松时间调整
  送料机放松是为了让模具的定位销导正材料,开始放松的时间应该是在定位销刚进入的销孔的时候。放松结束时间要在送料时间之前。
