NC偏摆送料机操作流程

时间:2012-11-26 13:52 来源:http://www.kssmc.com 作者: 晋志德机械

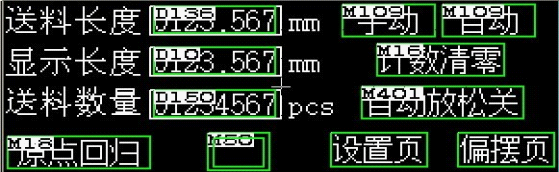

 NC偏摆送料机电源开关开启→电源指示灯亮,夹紧指示灯亮,停止指示灯亮人机介面显示晋志德公司介面→右下角有主页开关止时按下主页开关便会进入如(图一)主页

  1、送料长度:最大设置为9999.999,最小设置为0mm
  2、显示长度:所送料的长度显示
  3、送料数量:送完一次送料计数一次
  4、原点回归:在第一次非正常停机的位置时和按过急停打开后才起作用,开电后起作用和手动状态,按下原点回归开关机台即回到原点初始的位置停止这样才可以开自动(切记:凡是NC偏摆送料机关电后再开启不可以直接按自动启动必需重新找回原点后才可以开启自动运行)。
  5、手动:手动时可按寸进寸退和夹紧放松开关和手柄的寸进寸退和夹紧和放松寸左寸右的功能,注意:开机默认为手动功能。

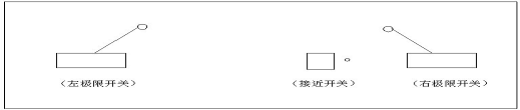

  ①在左极限开关至原点之间机台停止时没有碰到左右极限开关时按下机械归位将会回至初始位置注:必须是按过一次原点归位之后机械归位开关才起作(所回到原点位置是偏摆初始位置设置的长度即是原点位)。例图:

  ②在接近开关和右极限之间停止时(1)按下机械回归开关即可回到偏摆初始 位置设置的位置(2)按原点回归时开关无法起到作用如想起作用必须按下急停再开启或关掉电源再按下原点回归机台才往右极限开关碰一下再返回原点开关位置(注:过了接近开关才算原点)。
  6、自动:按下自动再按启动凸轮(X0)信号点便开始工作,此时机台进入自动状态。
  7、计数清零:计数到按下计数清零送料数量便归零
  8、自动放松关:在自动按过后可以选择按自动放松关开关,此时变为自动放松开便进入自动放松状态。
  9、设置页:按下设置页转至如图二

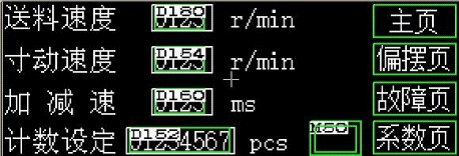

  10、偏摆页:按下偏摆页会转至图三 如图二

  ①送料速度:可设置最大值为500r/min,最小为0r/min根据冲床的快慢设置需求。
  ②寸动速度:最大设置为200r/min,最小为0r/min
  ③加减速:最大设置为5000ms最小设置50ms设置越大速度越快
  ④计数设置:根据客户所需求来设置最大设置为11位数
  ⑤主页:按下主页开关便回到(图一)画面
  ⑥偏摆页:按下偏摆页开关回到(图三)画面
  ⑦故障页:按下故障页开关回到(图四)画面

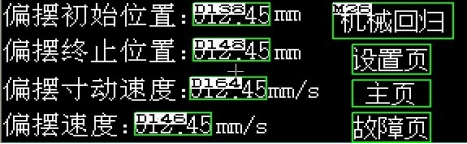

  ⑧系数页:在计数设定为123456pcs时按系数页开关才起作转至(图五)画面 例图三

  1、偏摆初始位置:最小设置为0mm,最大设置为160.00mm(为NC200)
           最小设置为0mm,最大设置为350.00mm(为NC500)
  2、偏摆终止位置:最小设置为0mm,最大设置为160.00mm(初始位置和终止位置两者是相对值)例如:从初始到终止分别为0mm,160mm

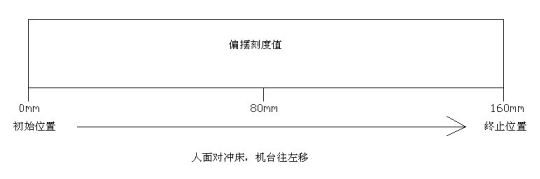

    1)初始设置为0终止设置为160mm图解为:

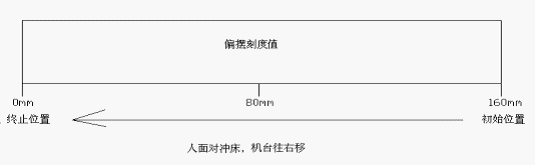

    2)初始设置为160.00mm终止设置为0mm图解为:

  3、偏摆寸动速度:最大设置为50.00mm/s,最小设置为0mm/s

  4、偏摆速度:最大设置为500mm/s,最小设置为0mm/s
  5、机械回归:功能是在有按过一次原点回归开关之后才起作用,机械回归是机台在非正常停机的位置上在手动状态下在设没有碰到左右限位开关才可以按机械回归开关便会回到初始位置,如果在碰到左右限位开关并且停止时按机械回归开关无效,此时需要按手柄上的寸左寸右来调过左右限位开关的位置机械回归开关才起作用。
  6、设置页:按下设置页转至如(图二)
  7、主页:按下主页转至如(图一)
  8、NC偏摆送料机故障页:按下故障页转至如(图四)

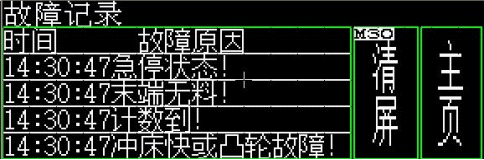

  故障页:如图四

  处理理方法:排除NC偏摆送料机故障后按下清屏开关即可清除再按下主页即可返回至图一

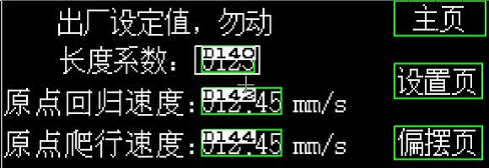

  系数页:系数页在计数设定为123456pcs时按系数页如图五

  注解:1)长度系数为50.00mm勿动
     2)原点回归速度:最大值可设200mm/s最小值可设为0mm/s
     3)原点爬行速度:最大值可设10mm/s最小为0mm/s

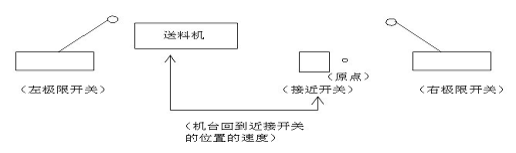

  原点回归速度度如图为:

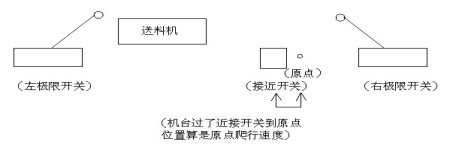

  原点爬行速度如图为:
