三合一送料机料架结构

时间:2012-11-23 14:54 来源:http://www.kssmc.com 作者: 晋志德机械

 三合一送料机的材料架部分相比普通重型材料架而言,做了极大的改进,它在传统重型材料架的开卷装置基础上加装了托料装置和压料装置,其中:托料装置的作用是在卷料装上开卷装置时,托在卷料的下方,辅助上料;压料装置则配合开卷装置保持卷料不松卷。开卷装置由普通的手摇式扩张改为油压式扩张,料卷卷筒采用楔形式滑块结构,水平贯穿于材料架的机架上,其中部连接有旋转接头与油压装置连接,通过油压装置的推杆驱动四个楔形式滑块轴向运动;四个楔形式滑块的外围配有四个弧形瓦板,弧形瓦板内侧分别具有轴向设置的连接块,连接块与四个楔形式滑块之间通过连杆连接,连接块内端延伸出弧形瓦板内端部,并穿过正对于弧形瓦板内端部的限位挡板的径向条形孔,连接块在限位挡板的两侧分别设有阻止其轴向沿轴向运动的限位滑块。

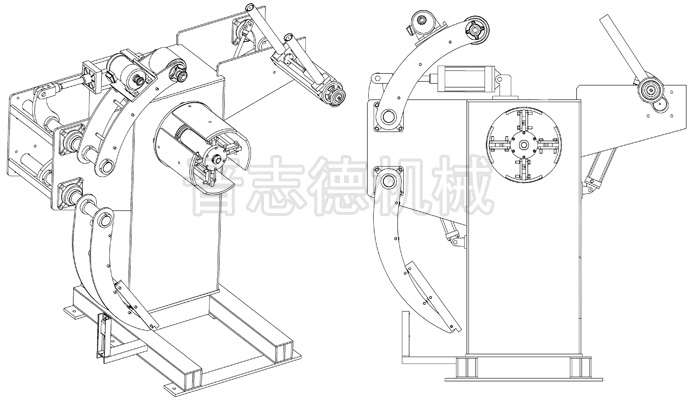

  三合一送料机料架结构
  其工作原理是:通过油压装置的推杆驱动端部的端盖及四个楔形式滑块轴向运动,进而通过连杆拉动弧形瓦板,由于弧形瓦板内侧的连接块被限位滑块和限位挡板限制,无法向轴向移动,只能沿限位挡板上的径向条形孔作径向运动,从而实现弧形瓦板的径向运动,即实现收缩与张紧;在张紧状态下,启动动力装置通过链轮机构带动主轴旋转,在压卷装置的配合下实现开卷。
  三合一送料机的料架机架上开卷装置的侧方设有夹料装置,夹料装置包括由第一油缸、第一曲柄驱动的夹料轴,该夹料轴上垂直设有两个间距可调的夹料滚筒。该夹料装置有利于防止料筒沿主轴轴向移动,确保整机稳定运行。
  材料架机架上还设有控制所述动力装置运行的感应开关和气动刹车系统,该气动刹车系统包括安装在主轴上的刹车盘和气动刹车钳。当三合一送料机后续的整平送料机部分停止运行时,给感应开关一个控制信号,感应开关断开动力装置的电源,使其停止供电,由于惯性,主轴将继续旋转,此时,启动气动刹车系统,其气动刹车钳夹住刹车盘产生摩擦力,从而起到刹车作用,使主轴迅速停止旋转。
  三合一送料机料架部分采用油压式扩张方式,通过楔形式滑块结构带动弧形瓦板运动,阻力小、磨损小、故障率低,使用寿命长,而且配备夹料装置能保持料架持续稳定的运转。
