NC送料机人机界面操作说明

时间:2012-07-16 10:22 来源:http://www.kssmc.com 作者: 晋志德机械

 晋志德NC送料机使用台湾威伦触摸屏,品质高性能稳定可靠,方便客户的使用和设置各类生产参数,操作上采用按钮和触摸屏双控制模式使用简便。不少客户询问NC送料机的人机界面的操作方法,晋志德机械在这里给大家做下详细的说明:
  1、旋转面板上电源开关,接通电源,NC送料机人机界面出现以下信息。

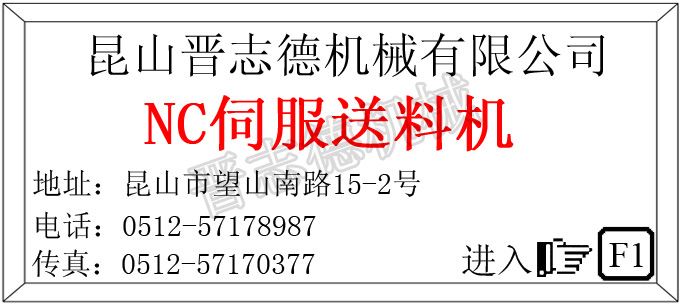

  NC送料机开始画面
  2、按画面提示按人机面板上F1按键,进入以下主画面。主画面包括以下内容。

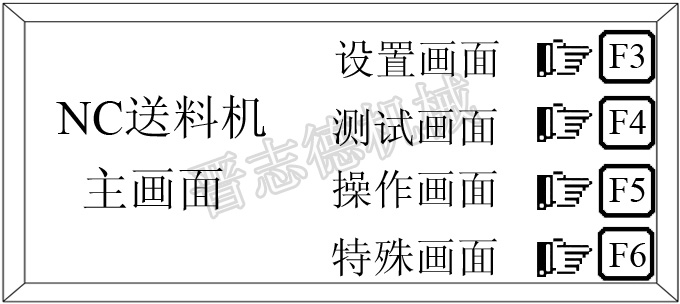

  NC送料机主画面
  3、初次使用NC送料机需要进入“设定画面”进行参数设置。按F3进入以下界面。

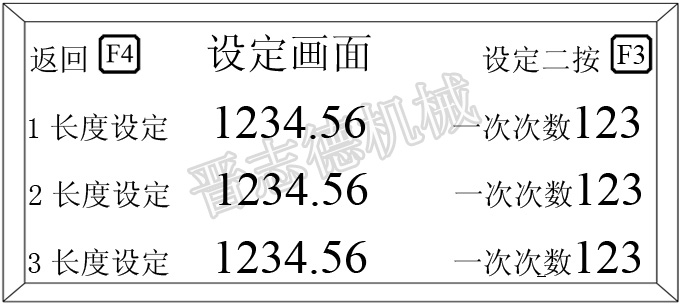

  NC送料机设定画面
  4、根据产品每次需要送料得长度输入到“长度设定”,每段长度需要连续送料次数输入到“一(N)次次数”.具体操作为按下屏幕右边的“SET”键,连续按动跳转到需要输入或修改的位置,可以修改的参数会显示为黑色底色,从数字键输入你需要输入的数据。完成后按“ENT”键确认输入的数据。
  NC送料机速度设定,NC送料机送料次数设定
  5、在设定画面二里设定执行的段数(根据产品要求一般为一段),根据产品的长度设置合理的速度,“速度设定”参数设置推荐值为:500-1500之间。“计数设定”根据需要计数的个数进行设置。
  NC送料机测试画面
  6、测试画面提供手动测试NC送料机的功能,“测试”送料机时,会送一次设定长度的料。“切料”提供切料的输出信号。“夹紧”“放松”是气动放松型号进行气缸放松和夹紧测试。按下F6可以把NC送料机在手动/自动状态切换。
  根据状态画面会显示为“手动”或“自动”

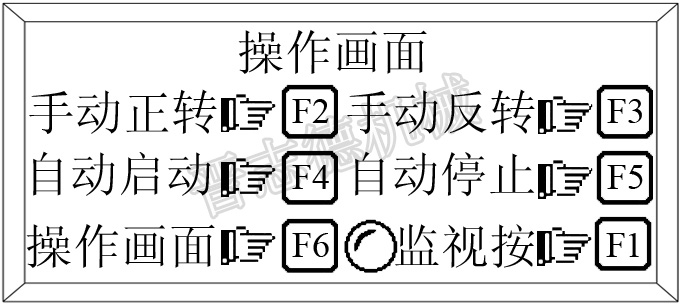

  NC送料机操作画面
  7、操作画面可以进行自动运行的启动和停止,手动驱动电机送料和退料。方便试模时调整材料位置。按下“F6”切换到自动状态,按下操作面板自动启动按钮或屏幕的“F4”键可以启动NC送料机自动运行。

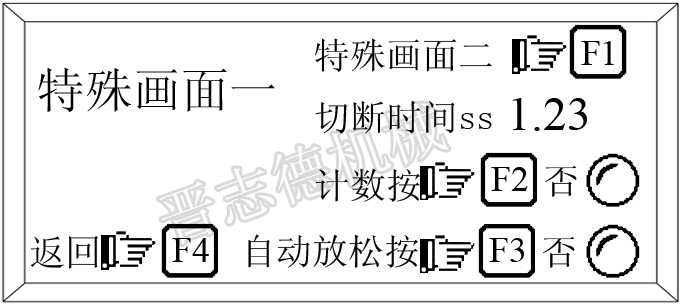

  NC送料机特殊画面
  8、特殊画面一中可以设置切断时间(有需要的情况下使用,一般设置为零。否则会增加NC送料机的工作等待时间)。是否需要进行计数操作,及是否要自动放松(气动放松方式需要设置,机械放松不需要设置该项)。
  NC送料机长度修正
  9、当送料机出现固定的多送或少送情况下可以进行长度修正。

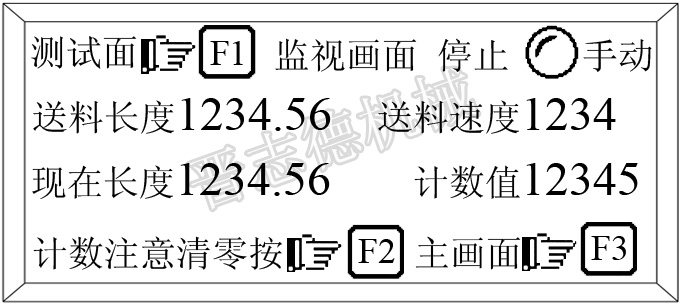

  NC送料机监视画面
  10、监视画面中可以进行运行监测,监测当前设置送料长度和实际送料长度,送料速度,计数现值。当计数功能开启,计数到达送料机将停机,切换到手动状态,并在监视画面左下角提示计数到达清零请按F2。只有清零后,送料机才能重新切换到自动状态运行。

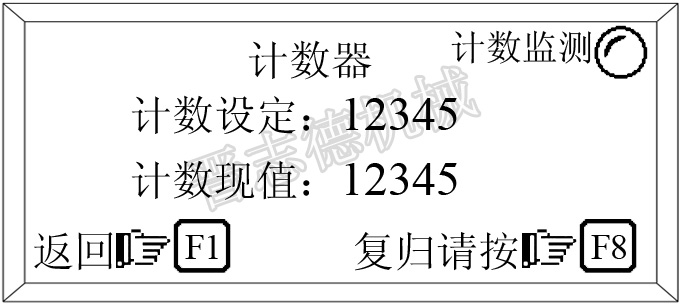

  NC送料机计数器,NC计数现值
  11、计数器画面显示计数设定值和计数当前值。取消计数值按F8。
