轻型材料架使用说明

时间:2012-07-14 13:28 来源:http://www.kssmc.com 作者: 晋志德机械

 轻型材料架是晋志德机械针对轻型卷料冲压生产而研制,适用于金属及非金属薄板(2.0mm以内)卷料的自动送料及废料的收卷,采用立杆支撑,减速机与马达直联,联轴输出结构,能自动支撑卷料旋转及控制料卷的旋转量,具有占地面积小、安装调试简便、减速比大、运行平稳、维护简单方便、故障率低等优势,是轻型冲压生产线的最佳选择。
  一、CR型轻型材料架结构示意图:

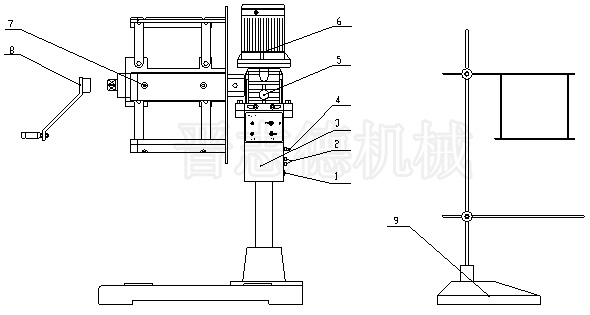

  轻型材料架结构,CR材料架结构
  1、电源线 2、保险丝 3、电源箱 4、感应介面 5、减速机 6、马达 7、材料支撑架 8、调径手柄 9、感应架
  注:本图为CR-100,CR-200结构示意图
    材料外径的计算方法:材料外径=材料内径+A型铁高度×2
  二、轻型材料架的安装:
  1、先将材料架所自带的包装木箱去除即可安装。
  2、轻型材料架安装简便,将材料架放在地基上再打上地下螺栓锁紧即可。
  3、安装时特别注意:轻型材料架的中心线(即叶片长度的中心)必须与模具或冲床(或剪床等在同一中心线上)。
  4、安装完毕后请清除机器上的防锈油,并重新加注润滑油。
  5、用电说明
    * 轻型材料架的输入电源为三相380V(415V/220V)的交流电。
    * 电器箱内的控制电压为单相220V交流电(由机内变压器提供)。
    * 感应电压为12V直流电(由机内变压器提供)。
  6、使用时特别注意
    * 金属材料的使用:24V感应架;非金属材料或导电性能差的材料,使用微动即可;
    * 接通三相380V的电源后,打开电源,按点动开关,检查转动方向是否正确(应从上方出料);
    * 切断电源,根据卷料内径调整托料杆,放上卷料,上好夹板。注意:夹料时应以卷料能顺利出料为准,不应太紧和过松;
    * 材料应从感应架上下两根杆中间通过,调整合适高度.如有感应方向不对时,调整感应插头方向即可。
  三、轻型材料架的调试:
  1、轻型材料架用于放料时的调整方法:
  ①将材料架的材料支撑架外径调整至比需装入之卷料内径小20~30mm(CR-100材料最小内径为130mm,CR-200材料最小内径为200mm)。
  ②确定内侧“A型铁”的位置材料架上料,材料架A型铁位置
    如图:A=(B-C)/2
    依尺寸“A”,把4个“A型铁”装到材料架的“材料支撑架”上
    并锁牢“A型铁”上的紧固螺栓。
  ③将卷料放入支撑架上并靠近里层“A型铁”,手摇张紧材料支撑架,再松开吊绳放下材料。
  ④再将另四个"A型铁"装上并靠近卷料,然后锁紧"A型铁"上的紧固螺栓。至此装料完毕。
  2、轻型材料架用于收料时的调整方法:
  ①将材料架的材料支撑架内径调到需收料的内径,按同一材料支撑架上的两只“A型铁”以中线为准,使两内侧距离约大于待收料宽度5~10mm。
  ②将待收材料搭钩在任一材料支撑架上,按下“正转”按钮,使材料卷转5~6圈。
  ③材料被收卷后若没有松开,就可以自动收料了。
  ④当材料收料达到所需外径后(注不可超过最大外径800mm及最大重量),停止生产线,捆上绑带,取下外侧四只“A型铁”取下卷料。收料完成。
