NC伺服送料机的安装方法

时间:2013-08-03 09:45 来源:http://www.kssmc.com 作者: 晋志德机械

 NC伺服送料机采用电控系统控制伺服马达对板材进行精确输送,克服了传统送料机送料精度低、送料故障高、送料步距调节繁琐的缺点,是目前冲压行业中性价比最高的送料设备。在实际冲压生产中,要想发挥其高效的性能,正确的安装是根本,晋志德机械每台送料机都会委派专业安装人员到现场帮助客户装配,直至客户生产线能达到最大的效率,但客户在后期使用时,往往会因冲压产品的变更需对已经安装好的NC送料机进行移位,装配到其它吨位冲床上,而一些客户因离晋志德服务点比较远且拥有一定的装配经验,往往觉得装配简单就自行移装,而实际情况往往是安装不得要领。再此,晋志德将NC伺服送料机的安装步骤做详细说明,以供客户自行安装时参考:
  1、依照安装板孔设定位置及大小钻攻2-4个牙孔,将安装板固定其上。

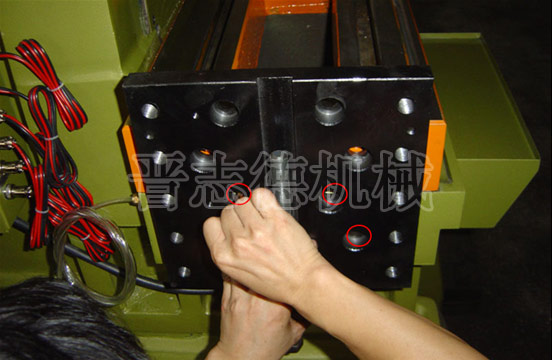

   nc送料机安装板固定
  2、将主体部分用吊绳吊起,对正滑板与安装板之间的键,并用随机附带的2个配套的螺丝栓将主体固定于安装板上。
  3、当送料高度水平位置与冲模冲压不一致时,晋志德NC送料机滑板会有100mm左右的调整量可供调整,此时可将滑板上的2个螺栓松开,调整固定于安装板上的螺栓,则可改变送料机的水平位置,至合适位置后,将螺丝紧固。
  4、固定好模具,确保模具与滚轮方向垂直,并于冲床滑块上安装好放松位置(注:如冲压薄料时托料板至下模之间若有一段距离,必须将导料装置装好,以不使材料弯曲为原则,且模具固定要与滚轮垂直。否则材料会偏送,送料有阻力,造成送距长短不一。)
  5、在与冲床两组凸轮信号线连接和合理放置送料机电箱,并检测其是否正常工作。

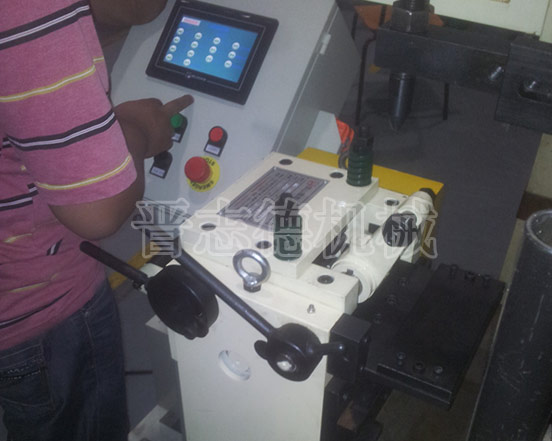

   装配好的NC送料机调试
  特别注意:步骤5中与冲床凸轮信号线的连接会因冲床品牌不同、吨位的不同而使接线方式有很大的差别,因此对冲床电路不熟悉的客户请勿自行移装,可直接与晋志德就近服务点联系,晋志德机械将以最快的速度派遣安装人员到客户现场,帮助完成移装工作。
