重型材料架冲压生产首选开卷设备

时间:2013-08-02 10:55 来源:http://www.kssmc.com 作者: 晋志德机械

 目前,冲压生产使用的板材为运输、搬运的方便,通常卷绕成圆筒状卷料,因此冲压生产时的第一步则是用专用的开卷设备,将其开卷而以供后续机台的使用,而重型材料架则是目前冲压行业使用最多的放料、开卷设备。
  重型材料架通过丝杆、滑轴配合调整滑套,调节控制托料瓦板围成的涨缩装置直径大小,从而改变托料瓦板对卷料的撑紧度,以适应各种不同内径的卷料(通常内径为φ450-530mm,晋志德机械也可根据客户需求实际订制),只需单手操作旋转摇把即可,使用简便,操作安全,故障率极低。

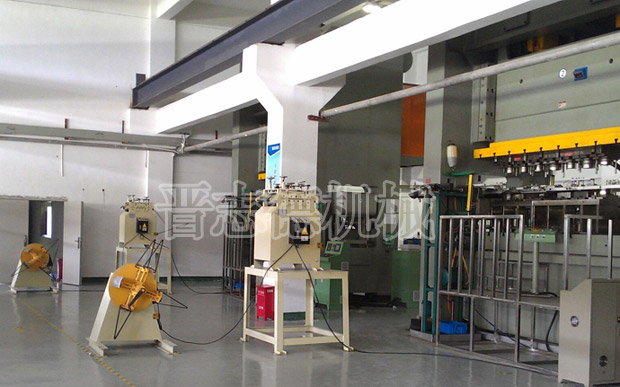

    重型材料架使用现场
  晋志德重型材料架使用时,首先将生产需要的卷料从料架涨缩装置自由端套入放到托料瓦板上,放到底,直到卷料顶到A型铁为止,此时由于卷料的重量加上材料架本身重量,没有外部施加的转矩时,涨缩装置不易转动,然后手摇转动材料架摇把,摇把带动丝杆旋转,通过滑套和丝杆的角轴配合,丝杆相对静止的调整滑套轴向移动,借助安装在座套管和丝杆间的轴承推动整个滑套轴向移动,滑套移动后首先带动与其连接的牵引连杆逐渐伸直抬起重型材料架托料瓦板,此时连接在涨缩装置上的支撑连杆也随之伸直抬起托料瓦板,托料瓦板围成的涨缩装置直径逐渐扩大,撑紧套在托料瓦板上的卷料,直到完全撑紧。只要变换重型材料架摇把的转动方向,调节丝杆相对滑套往不同方向移动,即可改变托料瓦板围成的涨缩装置内径,控制其对卷料的撑紧度,适合撑紧内径大小不同的卷料。此外,晋志德重型材料架箱体顶部还可加装阻尼刹车装置,以便在冲压生产过程中根据需要对涨缩装置制动,避免释放过多的卷料而产生弯曲,损伤板材表面。
