端子光控收料机搭配存储器的操作流程

时间:2012-10-26 10:30 来源:http://www.kssmc.com 作者: 晋志德机械

 在高速冲压生产过程中,为了确保在冲床不停机状态下完成收料机的换盘,在端子收料机与冲床之间需搭配存储器,在收料机换盘时,先由存储器储存端子,然后在换盘结束后,再释放端子,从而提高生产效率,降低人工成本。
  这种全自动高速冲压生产线收料部分由感应架、存储器和端子光控收料机组成。
  光控收料机配存储器,高速冲压生产线
  感应架主要有五个光电和两根感应杆组成,主要是给变频器信用,起变速作用。
  存储器主要有4个导料滚筒和调速马达构成,主要作用是存储端子,提高工作效率。
  端子光控收料机采用光电追踪器自动变速收料。
  端子光控收料机搭配存储器的操作流程:

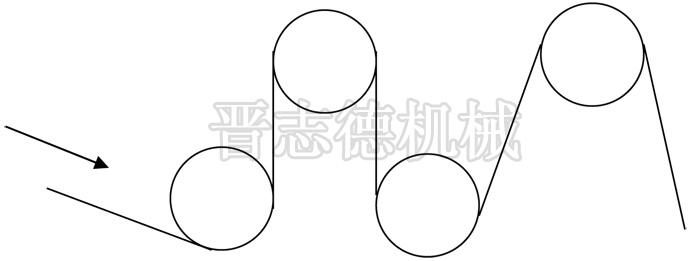

  1、首先将冲床打出来的端子手工牵引经过感应架,绕过存储器,进入收料机。存储器的端子缠绕方法如下图所示:
  存储器端子缠绕,收料机缠绕端子
  2、如启动上盘,请先将转换开关置于上盘位置,采用寸动,将端子和纸带收取一段,同时将感应架上的旋钮处于自动位置。
  3、启动收料机,开始收料。
  4、当计数数量到或者上盘收满,请将转换开关置于下盘,同时将端子剪断并连接至下盘收料盘,然后启动收料机,再次收料开始。
  5、按上面操作进行。
  整个操作流程:启动冲床,将端子穿过感应架,绕过存储器,在收料机上接上端子,启动收料机﹔当收料满盘时,扳动转换开关,同时剪断端子(此时存储器上升,冲床不停机),接上另一盘端子后,启动收料机(此时存储器下降),来回循环。
  操作时的特别注意事项:
  1、端子光控收料机采用多段变速收料,如冲床速度较快或较慢,请适当调整变频器的多段频率(P10.P11.P17.P18.P19.P20. P21. P22.P23)。当前设置(收料机参数P0=01,P1=02,P10=1.5,P11=1.5,P46=24,多段设置P17=10(低速),P18.P19=15(中速),P20.P21.P22.P23=20(高速);存储器参数P0=01,P1=02,P10=1.5,P11=1.5,P23.P21=8(低速),P22=12(中速),P20=18(高速))。
  2、由于采用光电传感器,其敏感性与端子的厚度和厚度有关联,故端子光控收料机不适合厚度较薄的材料。
  3、在开始自动运转时,第二个光电(由上往下)需要感应到端子,多段变速才能起到作用。
  4、检查计数器的设定数目,具体请详见晋志德端子收料机说明书。
  5、内部感应电压为DC12V。
  6、搭配存储器使用时,由于采用多段变速送料,所以面板的速度调整旋钮不起作用 (当收料机单独使用时,调整旋钮起作用)。
