卧式端子光控收料机(四盘)

  • 卧式端子光控收料机,四盘卧式收料机,光控四盘收料机
  • 产品特点

    四盘卧式光控收料机使用视频:

      端子收料机使用,端子收料机搭配高速冲床
      卧式端子光控收料机结构,四盘卧式收料机结构图
      1、卧式光控四盘收料机为双边双盘型式,上下端子轴线在同一条直线上,主要由收料部分、纸带部分、导料部分、电控部分、机架和三色灯组成,其中马达为蜗轮马达,三色灯(使用电压24V),控制部分由光电传感器、变频器、中间继电器等构成。
      2、收料盘有动力,起主要收取端子作用,其功能拉动端子带动纸带盘,可以收取一盘至四盘,其料盘变频调速,并采用光电追踪和电位器配合的形式控制其收料速度,带有纸带检测功能,如无纸带,收料盘无法运转。
      3、利用光电开关来感知产品以达到控制收料速度,劳动强度小,收取质量好,是端子收料方面的选设备。
      4、配合高速冲床收取,端子带速度可调,光电感应控制可收取单条、双条端子带。
      5、外形美观,机构合理,底盘装有刹车轮,移动方便。
      6、可根据材料宽度自由调整收料盘。
      7、采用220V电源,单相、三相均能使用,电源广泛。
      卧式四盘光控收料机,四盘卧式光控收料机 四盘光控收料机,端子光控四盘收料机

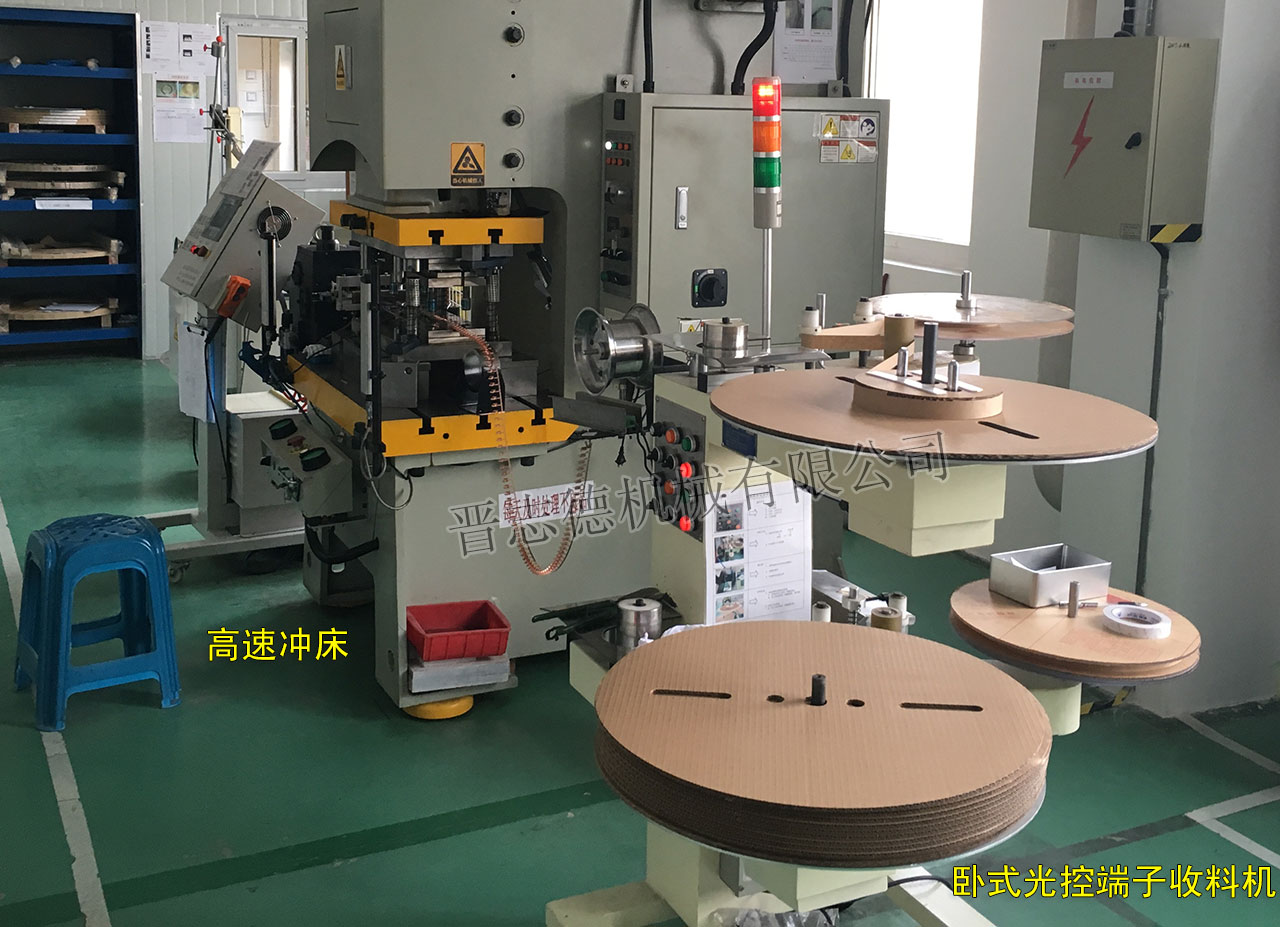

           卧式四盘光控收料机(进料口端)                卧式双盘光控收料机(端子盘端)

    卧式端子光控收料机(四盘)技术参数

        型  号 WJD-04
        收取速度 20m/min
        收取盘数 4盘
        收取重量 20kg×4
        收取回转方向 顺时、逆时转
        收取盘外径 φ650mm
        层间纸感应方式 光电感应
        端子收取感应方式 光电感应
        电  源 AC三相220V/单相220V
