薄板三合一送料机

  • 标准三合一送料机,中薄板三合一送料机,薄板三合一送料机
  • 产品案例与参数

    薄板三合一送料机使用视频:

      配精密冲床使用现场:
      三合一送料机配精密冲床
      薄板三合一送料机生产车间:
      薄板三合一送料机生产车间
      应用领域:电子元件,电器配件,家用电器,五金工具,汽车行业冲压加工
      三合一送料机应用,三合一送料机用途,电器配件冲压加工
      使用现场:
      薄板三合一送料机使用,薄板三合一送料机运用
      设备结构:
      薄板三合一送料机结构图,中薄板三合一送料机3D结构,薄板三合一送料机结构
      3D构造:
      薄板三合一送料机3D图,三机一体机3D图
      1、薄板三合一送料机采用下进料方式,适用于料厚0.3mm~3.2mm、宽度50mm~1300mm的中薄板卷料的冲压开卷、整平送料。
      2、压料臂采用气动压料,防止卷料松散,和入料压料板配合,将料头压平,使材料顺利进入机体内。
      3、整平辊筒11支,并采用高强度滚动轴承钢GCr15,经调质处理高频淬火后,表面镀硬铬后硬度可达HRC60~62度,尺寸精度0.01mm,严格保证整平辊之钢性及整平辊之表面光洁度,确保在整平过程当中被整平材料的表面性能。
      4、在料架上的材料由下方的对照光电控制,整平送料机头可一边整平,一边将预先设定的送料长度之材料送至冲床模具内,通过冲床给出的电信号,在瞬间放松材料动作,下压有力,导正材料准确。
      5、各辅助装置的运转是以空气或电气作动力来源,操作简单,保养容易,调试完成后,故障率低。
      6、可选用上料台车装置节省入料时间,提高工作效率节省人力,达到一人操作。

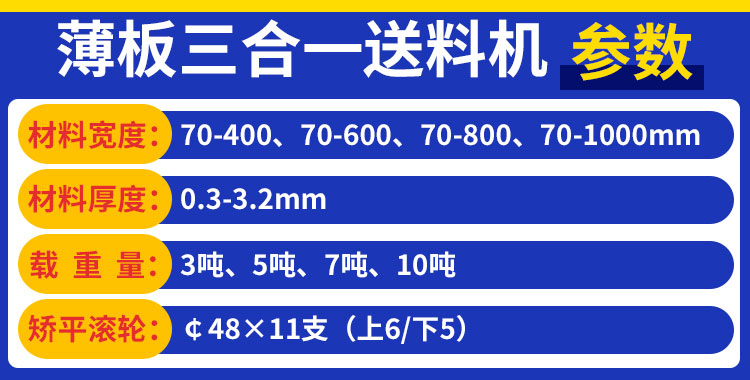

    薄板三合一送料机技术参数

     型   号 NCSF5-400 NCSF5-500 NCSF5-600 NCSF5-800 NCSF5-1000 NCSF5-1300
     材料宽度[mm] 50~400 50~500 50~600 70~800 70~1000 70~1300
     材料厚度[mm] 0.3 ~ 3.2
     载重量[kg] 3000(5000) 5000(7000)
     卷料内径[mm] Φ508
     卷料外径[mm] Φ900 - Φ1400
     速度[m/min] 16 22
     标准送料精度 ±0.15mm
     矫正滚轮[mm] ¢48×11支(上6/下5) ¢48×7支(上4/下3)
     送料滚轮 1组
     标准送料高度 1200±100mm
     电源电压 220VAC 60HZ/AC380v 50HZ
     空气压 5kg/cm2
     料架扩张方式 油压
     伺服马达[kw] AC 2.9 AC 4.4 AC 5.5
     料架马达[kw] 1.5(2.2) 2.2(3.7)
     机械尺寸[m] 3.2*2.5*2.3 3.8*3*2.6 3.8*3.2*2.6 3.8*3.6*2.6 4.1*3.9*2.7 4.5*3.9*2.7
