三合一送料机系列

产品中心您的当前位置:主页 > 产品中心 > 三合一送料机 >

中板三合一送料机

  • 中板三合一送料机,三合一整平送料机,中厚板三合一送料机
  • 产品特点

    中板三合一送料机使用,三合一整平送料机使用,中板三合一送料机配台湾金丰冲床
      中板三合一送料机使用视频:

      应用:电脑五金配件、电器五金配件、汽车五金配件、金属天花板冲孔
      三合一送料机功能,三合一送料机应用,三合一送料机适用范围
      结构:
      中板三合一送料机结构图,三合一整平送料机3D结构,中厚板三合一送料机结构
      核心组件:
      三合一送料机部件,三合一送料机零配件,三合一送料机电器元件
      中厚板三合一送料机生产线,中板三合一送料机结构图
      1、中板三合一送料机整平辊放松部分由标准型的由气缸来完成放松改为活塞缸完成放松,适用于料厚0.3mm~4.5mm、宽度70mm~1500mm的薄板卷料的冲压整平送料。
      2、料架主轴采用油压扩张系统,料卷卷筒采用楔形式滑块结构,自动锁紧,放松卷料,放料宽度由两挡料辊用螺杆进行调节,放料时由气缸提升外挡料辊避让材料,方便进行材料的装卸,可靠性高,劳动强度低,安全性好,并配备压料臂,使材料不会松散,放料采用对射光电感应系统,自动放料,同时采用气动托起材料,控制材料的弧度使入料顺畅。
      3、采用二棍夹送压料结构型式,电机经减速器、带动上下夹送辊工作,把料头送进校平主机。
      4、整平采用四蜗轮蜗杆进行调节,由手轮旋转蜗杆传动蜗轮,带动上滑块进行升降,准确显示调整量。
      5、整平放松采用偏心式结构,采用双气缸实现,整平时气缸通气,上滑块由气缸活塞带动压下,放松时,气缸由提升滑块放松材料。因放松时排气管路中安装有极速排气阀,故放松速度快。
      6、蜗轮升降装置,使送料高度在100范围内调整适用于客户不同规格的产品模具高度,调整方便省力可靠。
      三合一送料机用途,三合一送料机应用,三合一送料机运用

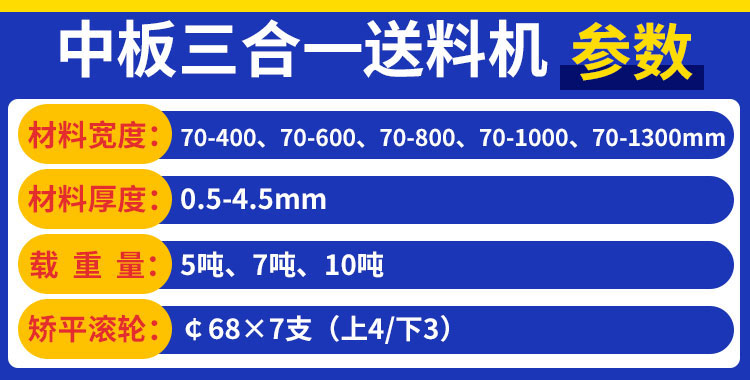

    中板三合一送料机技术参数

     型    号 NCSF6-400A NCSF6-500A NCSF6-600A NCSF6-800A NCSF6-1000A
     料  宽[mm] 70 ~ 400 70 ~ 500 70 ~ 600 70 ~ 800 70 ~ 1000
     料  厚[mm] 0.3 ~ 4.5
     最大料重[kg] 3000(5000) 5000(7000)
     卷料内径[mm] ¢508
     卷料外径[mm] ¢1400
     最大速度[m/min] 22
     标准送料精度[mm] ±0.15
     矫正滚轮[mm] ¢68×7支(上4/下3)
     送料滚轮(组) 1
     标准送料高度[mm] 1200±100
     电源电压 220VAC 60HZ/AC380v 50HZ
     空 气 压[kg/cm2] 5
     料架扩张方式 油压
     伺服马达[kw] AC 4.4 AC 5.5
     料架马达[kw] 1.5(2.2) 2.2(3.7)
     机械尺寸[L*W*H] 4080*2773*2629 4080*2873*2629 4080*3073*2629 4080*3473*2629 4080*3873*2629
