厚板三合一送料机

  • 厚板三合一送料机,开卷整平送料机,厚板整平送料机
  • 产品案例与参数

    厚板三合一送料机使用视频:

      配精密冲床使用:
      厚板三合一送料机使用,厚板三合一送料机安装,厚板整平送料机使用
      应用:
      汽车部件:拉杆,支架,减震器,刹车片;电器配件:打印机,电脑等外壳部件;五金零件
      三合一送料机用途,三合一送料机加工成品,三合一送料机适用范围
      使用现场:
      厚板三合一送料机配协易冲床,三合一送料机配徐锻冲床
      厚板三合一送料机设备结构:
      厚板三合一送料机结构图
      3D构造:
      厚板三合一送料机3D构造
      1、厚板三合一送料机特别设计了背压滚轮组,适用于料厚0.6mm~6.0mm、宽度70mm~1600mm的卷料的冲压开卷、整平送料。
      2、料架瓦板采用四叶片设计,叶片弧度与材料内径吻合,叶片表面经硬镀处理,光滑耐磨,在使用过程中不会损坏材料,内径扩张采用回转式油缸,油压式扩张,料卷卷筒采用楔形式滑块结构,同时采用鼓式刹车,有效防止材料因制动时旋转惯性而散开。
      3、放料宽度由两挡料辊用螺杆进行调节,放料时由气缸提升外挡料辊避让材料,放便进行材料的装卸。
      4、矫正辊采用高合金轴承钢制造,进行一系列热处理(调质+高周波处理+硬铬层),严格保证矫正辊之钢性及矫正辊之表面光洁度,保证在矫正过程当中被矫正材料的表面性能,矫正辊表面硬度高达HRC60,确保高精度及高的耐磨性能。
      5、整平送料机头入料口采用二棍夹送压料结构型式,电机经减速器、带动上下夹送辊工作,把料头送进校平主机。
      6、采用四蜗轮蜗杆进行调节,带动上滑块进行升降,从而实现压入量的调节。在调整手轮上附有调整表盘,准确显示调整量。
      7、送料出口配托料导轨装置,使整平后的材料能稳定平直的进入模具工作。(本装置可拆卸)
      8、机身升降采用四蜗杆电动驱动方式升降,可轻松调整送料线高度。
      *:选购配置:油压上料台车、液压简单、整平微调采用伺服控制装置

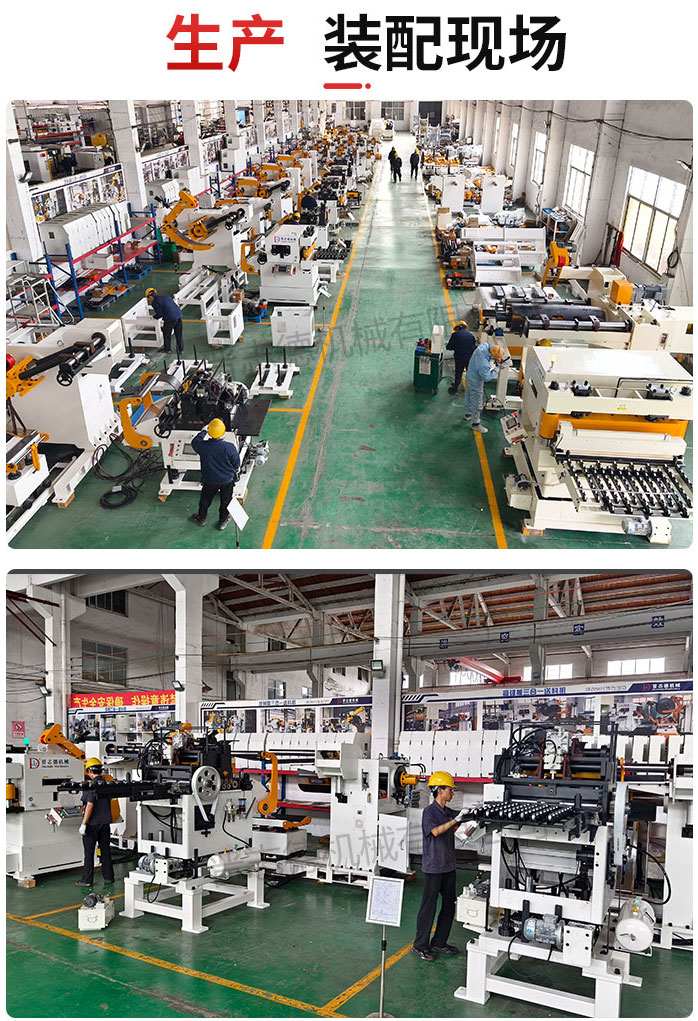

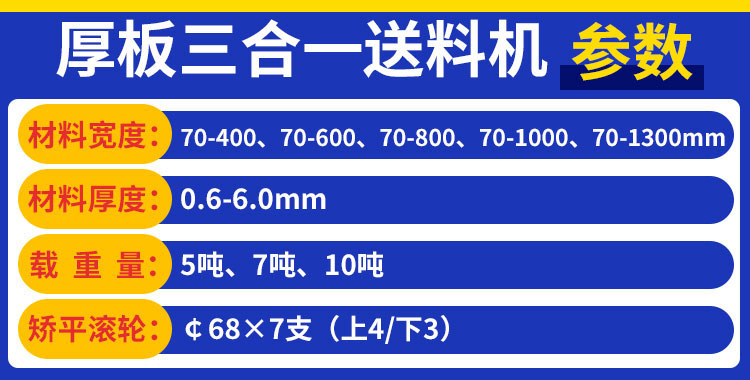

    厚板三合一送料机技术参数:

     型  号 NCSF8-400 NCSF8-500 NCSF8-600 NCSF8-800 NCSF8-1000 NCSF8-1300 NCSF8-1600
     材料宽度 70~400 70~500 70~600 70~800 70~1000 70~1300 70~1600
     材料厚度 0.6 ~ 6.0mm
     载重量 3000kg(5000) 5000kg 7000kg(10000)
     卷料内径 Φ508
     卷料外径 Φ900 - Φ1400
     速度 22m/min
     标准送料精度 ±0.2mm
     矫正滚轮 ¢68mm×7支(上4/下3)
     送料滚轮 1组
     背压滚轮
     标准送料高度 1200±100mm
     电源电压 220VAC 60HZ/AC380v 50HZ
     空气压 5kg/cm2
     料架扩张方式 油压扩张
     伺服马达 AC 5.5kw AC 7.5kw AC 11kw
     料架马达 2.2kw 3.7kw(5.5)
     机械尺寸[m] 4.5*2.7*2.3 4.5*2.8*2.3 4.5*3.0*2.3 4.5*3.4*2.3 4.5*3.4*2.3 4.5*4.3*2.3 4.5*4.9*2.3
