三合一送料机上料台车结构及上料方式

时间:2012-10-17 10:19 来源:http://www.kssmc.com 作者: 晋志德机械

 上料台车是客户购买三合一送料机的选配装置之一,它设置在三合一送料机料架部分的侧边,能够自动将卷料送入料架部分的涨紧装置中,送料准确快速。
  三合一送料机上料台车,三合一送料台车

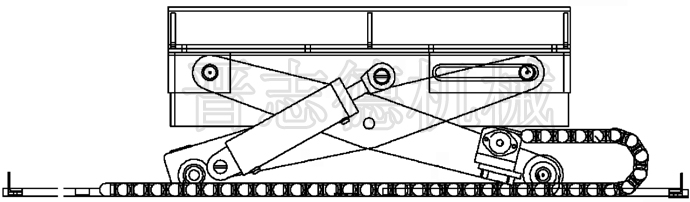

  三合一送料机上料台车由机架和固定在机架顶部的托板组成,为了防止卷料在输送过程中滚动,托板呈V字形,且凹入面向上。机架的底部设有直线导轨,在直线导轨和机架之间设有推动机架在直线导轨上行走和升降的移动机构。移动机构包括相互交叉轴接在一起的左托臂和右托臂,轴接点位左托臂和右托臂的中部,左托臂和右托臂的上端连接在机架上,左托臂和右托臂下端与设置在直线导轨上的滚轮相连接,在右托臂上设有驱动机架水平移动的水平移动结构。水平移动结构包括固定在右托臂下端的液压马达和链条导轨,在链条导轨上设有主动链轮和从动链轮,主动链轮连接在流压马达的输出轴上,从动链轮连接在左托臂的下端,链条导轨的一端向上弯曲并固定到液压马达上,连接液压马达的油路管线固定在链条导轨的下方。在左托臂和机架之间设置推动机架升降结构,升降结构包括升降油缸,升降油缸的缸体轴接在左托臂的下端,升降油缸的活塞杆轴接在机架的中间位置处,在机架上设有水平的滑槽,在滑槽内设有销轴,左托臂的上端与销轴固连。为了对液压马达和升降油缸进行控制,液压马达和升降油缸连接到油路控制系统中。油路控制系统为三合一送料机的油路控制系统。
  三合一送料机上料台车上料方式:将卷料放好后,由油路控制系统控制液压马达工作,液压马达带动主动链轮在链条导轨上滚动,推动小车的机架移动。移动到指定的位置后,由油路控制系统控制升降油缸动作,推动小车的机架上升,机架上升时,连接在右托臂和左托臂的主动链轮和从动链轮相互靠拢以支撑机架上升。当卷料的内圈与三合一送料机料架部分的涨紧装置对齐时,液压马达带动小车机架继续前进将卷料套入到涨紧装置中,等涨紧装置将卷料涨紧固定后,小车反向动作复位,完成一次送料。
