夹式送料机皮带调整及送料长度设定

时间:2012-10-19 10:57 来源:http://www.kssmc.com 作者: 晋志德机械

 在夹式送料机使用之前,需检查及确认驱动计时皮带的张力是否合适及设定送料的长度。
  夹式送料机皮带(即送料线高度)的调整
  皮带的调整关系着夹式送料机的送料角度的正确与否,因此在使用前的调整是非常重要的,当调整整部送料机的高度时,皮带就必须作相对的调整,以下为调整的方法:
  1、放松皮带,并使皮带完全脱离送料的齿轮。
  2、启动冲床,并使冲床旋转至360度(12点钟的方向)(180度为下死点)。
  *当模具导引销(Pilot Pin)脱离材料时;送料机仍处于放松状况(放松区间),未夹紧材料,易造成材料移动面产生送料不准的问题。则改旋转(345-350度)此为较特殊模具,需作此调整。
  3、旋转送料机的齿轮,并使送料刻度尺-零对零(上活动刻度尺-零对零(0)单位,对准下固定刻度尺零(0)单位(需为前进时零对零)
  4、使皮带套上送料机的齿轮及旋紧固定,并注意使用送料刻度尺-零对零。

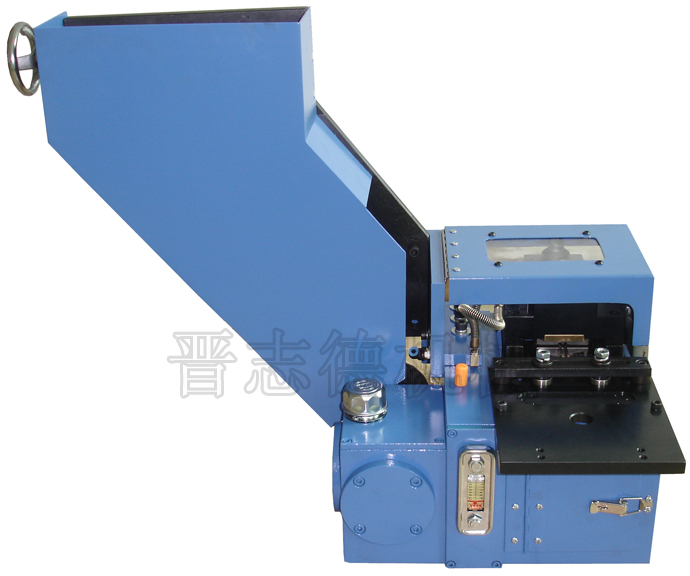

夹式送料机整机示意图
  夹式送料机送料长度的设定
  (一)快速量规的使用:
  送料长度的连续调整可经由一般方法,换言之,可经由调整驱动曲柄的偏心率:夹式送料机经由快速量规来取代送料长度的调整,这简化了设定操作,快速量规的配置及大小是依据零量规而设计:
  至于快速量规的厚度则依各使用者的送料长度而制作的。
  送料长度=Lmm,则快速量规的厚度约=(1/2L)+9.00(归零块规)±0.05>%(mm)==﹥其中归零块规为固定物,不要取出。只要更换长度块规就好。
  长度块规的厚度=(送料长度/2)+归零块规。——范例说明:(m/m)

送料厚度 1.27 2.54 5.08 6.00 7.50 11.5 14.0 20.0 30.0 40.0
块规厚度 0.64 1.27 2.54 3.00 3.75 5.75 7.0 10.0 15.0 20.0
归零块规与送料长度的关连:
送料长度范围 0-10 10-20 20-30 30-40 40-50
块规厚度 9.00 9.03 9.05 9.10 9.15
由于送料夹子和放松夹子重叠的关系,因此送料角度无法达到理论上的180度,所以块规厚度必须作适当的调整。
  快速量规(块规)的插入固定以下列顺序执行:
  1、放松固定螺母,放松偏心螺杆。
  2、插入快速量规(送料长度块规)于归零块规之上,偏心螺杆固定片之下
  3、旋转偏心螺杆至紧密。
  (二)使用游标卡尺方法:
  1、放松固定螺母,调整偏心螺杆至所需长度,上游标单位为0.1mm,下游标单位为2mm。
  2、锁紧固定螺母即可。
