滚轮送料机使用流程

时间:2013-10-14 16:52 来源:http://www.kssmc.com 作者: 晋志德机械

 滚轮送料机安装好后,实际使用流程如下:
  1、放料过程:将被加工材料放到晋志德滚轮送料机托料架上,通过上抬放松把手手动将材料引入上、下送料滚轮之间,送入模具里。托料架确保了滚轮送料机送料的平稳,材料不发生偏斜。
  2、调整过程:a.根据材料的宽度调整导料轮,导料轮是安装在托料架上的两个滑块,它根据材料的宽度进行调整。滑动块上有两个顶丝,顶丝拧紧后,滑动块就固定在轴上,材料在两个滑块之间运行。b.根据材料的厚度调整料厚调整盘,料厚调整盘是一个偏心轴,其上手柄,手柄与偏心轴连在一起,手柄的左右摆动,带动偏心轴转动,上、下送料滚轮之间的距离也随着增大或缩小,达到调节作用。c.根据模具的步距调整晋志德滚轮送料机可调拉杆的半径。可调拉杆由拉杆和偏心盘组成。偏心盘与输出轴连接,输出轴转动带偏心盘转动,拉杆的一端安装在偏心盘上并且可以在其上面左右移动,它距输出轴轴心的距离小,则拉杆的旋转半径小,模具的步距小,反之则大。拉杆的另一端与摇臂连接,带动送料机上、下送料滚轮将材料送入模具里。

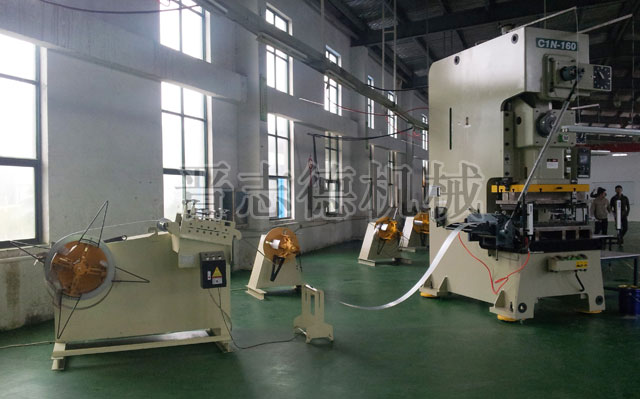

  使用中的滚轮送料机
  3、滚轮送料机工作过程:
  冲床滑块向下运动,带动输出轴逆时针转动,可调拉杆向下运动,使摇臂向下运动,带动齿轮做顺时针转动,由于轴承是单向轴承,所以此时送料滚轮和不旋转。滑块在做向下运动时放松支架将培林压紧,使得送料机放松螺杆带动放松装置以放松轴为轴心向上抬起,它的目的是将绷紧的材料放松,因为此时滑块向下运动正是模具闭合冲料时,模具此时已经将材料压紧,所以模具导正销正好插入导正孔中,材料放松装置就起到作用了。
  冲床滑块向上运动,带动输出轴顺时针转动,可调拉杆向上运动,使摇臂向上运动,带动齿轮做逆时针转动,由于轴承是单向轴承,所以此时它带动上、下送料滚轮做相对旋转,将材料送入模具里。滑块在做向上运动时送料机放松支架脱离培林,使得放松装置恢复原位,因为此时滑块向上运动正是模具打开时,此时材料按照设定的步距进行移动。
  如此,随着冲床滑块的往复运动,滚轮送料机自动送料的动作也随之往复进行。
