三合一送料机自动画面操作说明

时间:2013-10-12 11:48 来源:http://www.kssmc.com 作者: 晋志德机械

 晋志德三合一送料机采用可编程终端(简称触摸屏)作为主要的操作部件,将送料机需要的大部分操作、设定、信息显示等功能集中用可编程终端来实现,具有操作直观、可靠性高等优点。
  三合一送料机触摸屏画面上图形为□的部分是开关兼显示灯。用手指轻按一下,可以进行开关操作,当完成相应的操作时画面反转,表示各项处于显示内容的状态。显示为□无边框的部分是指示灯,画面反转时表示处于相应的状态。

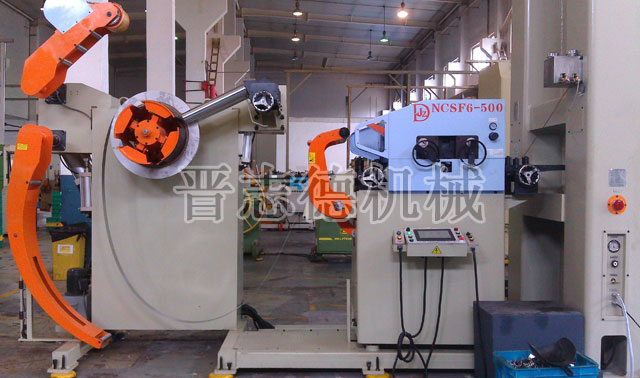

   三合一送料机整机展示
  三合一送料机触摸屏上显示有数值的部分有二种情况,一种是单纯的数据显示器,一种是除显示数据外还具有数据设定功能,具有数据设定功能的部件用手触摸数据显示部位时会自动弹出一个数据输入用的键盘,数据输入完成后按数据输入键盘上的“ENTER”键则新的数据会在输入数据的位置显示,数据更改完成。
  在实际操作晋志德三合一送料机时,有五大功能页面可供设定,即自动画面、手动画面、参数设定画面、报警信息画面及I/O诊断画面,现在此将自动画面内容及操作予以详细说明:

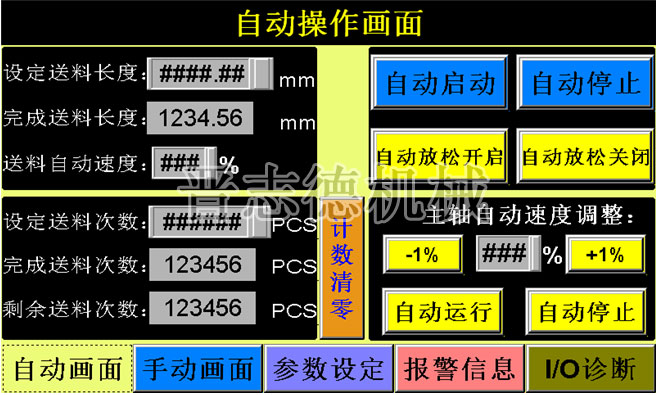

   三合一送料机自动操作画面
  1、“设定送料长度”,用于设定三合一送料机送料长度,直接点击即可设定。
  2、“完成送料长度”,用于显示完成的送料长度。
  3、“送料自动速度”,用于设定伺服送料机的自动及一次送料速度,数值越大,速度越快,最大设定值为100%。
  4、“设定送料次数”,用来设定计划三合一送料机送料次数,完成该送料数值时,自动停机。
  5、“完成送料次数”,用来显示当前已经完成的送料次数。
  6、“剩余送料次数”,用来显示未完成送料次数。
  7、“计数清零”,按此钮“完成送料次数”归零,重新开始计数。
  8、“自动启动”,当三合一送料机所有参数设定完成后,机器处于正常状态,并且主轴自动运行时,按此按钮送料机处于自动启动状态,此时送料由外部凸轮信号控制。
  9、“自动停止”,按此按钮伺服停止自动送料。
  10、“自动放松开启”,按此按钮送料机自动放松处于开启状态,此时整平送料滚轮放松夹紧的控制信号主要由外部信号提供。
  11、“自动放松关闭”,按此按钮送料机自动放松处于关闭状态,此时整平送料滚轮放松夹紧主要由触摸屏手动控制。
  12、“主轴自动速度调整”,用于设定晋志德机械三合一送料机主轴自动运转时的速度,点击-1%时速度减小,点击+1%时,速度加快,点击设定按钮,可以直接设定三合一送料机主轴自动运行速度,最大速度为100%。
  13、“自动画面”,按此钮切换到自动画面。
  14、“手动画面”,按此钮切换到手动画面。
  15、“参数设定”,按此钮切换到参数设定画面。
  16、“报警信息”,按此钮切换到故障报警画面。
  17、“I/O”诊断,按此钮切换到输入诊断画面。
