蜗轮蜗杆在厚板整平机上的运用

时间:2012-08-01 12:25 来源:http://www.kssmc.com 作者: 晋志德机械

 整平机使用的第一步就是让材料通过整平机机头,然后压紧材料,这是材料整平的关键一步,普通整平机是通过四个普通的螺丝杆来压料,通过手动旋转机头手柄来实现的,但当材料过厚(超过3.0mm)时,使用螺丝杆来压料就很难将材料真正压紧,因此厚板整平机均采用蜗轮蜗杆结构来代替螺丝杆压料(并由气缸带动材料在整平机中运动),通过旋转手轮来调节,调节简单方便,旋转手轮一圈,整平上轮仅下降1mm可作精细的调整。
  整平机所使用的蜗轮蜗杆结构由蜗杆带动蜗轮(齿数较少呈螺旋状的螺杆称之为蜗杆,而和蜗杆相咬合的另一方称之为蜗轮),具有减速比高,调节精准,传动圆滑安静等特点。
  作为厚板整平机核心装置,要想确保整平机达到精密、可靠、稳定的效果,必须确保蜗轮蜗杆加工精度和高性能,因此必须对其进行细致的检验,而蜗轮齿轮的检验以齿面接触部位和齿隙之测定为最重要的项目。
  整平机中蜗杆与蜗轮齿合率测定:
  晋志德机械在蜗杆与蜗轮的相关检测上除了尺寸精度外,特别针对蜗杆与蜗轮转动时齿部啮合率及齿间隙做测量以此进一步提升蜗杆与蜗轮的品质,达到齿轮精度上的需求。
  蜗轮蜗杆检测设备如下图示:

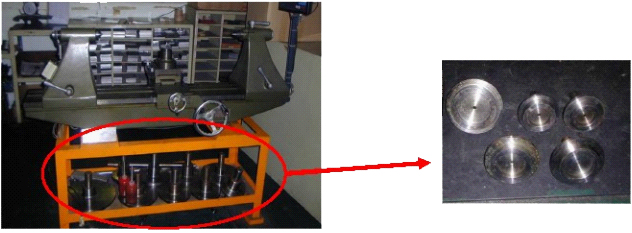

  蜗轮蜗杆齿合机,蜗轮蜗杆齿合机治具
         蜗轮蜗杆齿合机                      所用治具
  齿合率测定程序:

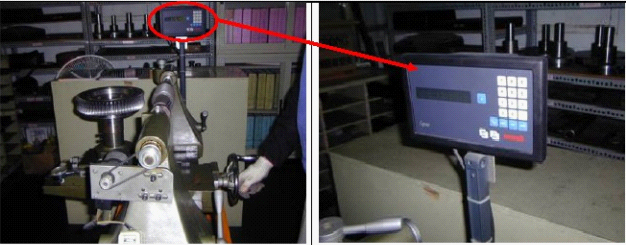

  蜗轮蜗杆齿合机数控显示
         蜗轮蜗杆齿合机                 数控显示器

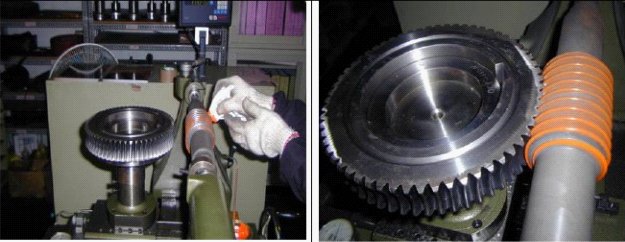

  转动啮合检测
         齿部涂覆 薄薄的 红丹             转动啮合检测

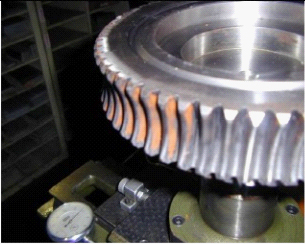

  啮合判定
         啮合检视.判定
  晋志德在蜗杆与蜗轮的相关检测上藉由蜗轮蜗杆与齿合机的检测应用,大幅提升齿轮所要求的性能四大项目:
  1、尽可能使用小型齿轮,调节更加精细。
  2、传动更大的动力,使调节更加方便。
  3、转动噪音减到最低。
  4、正确传达转动。
  通过蜗轮蜗杆检测设备确保蜗杆及蜗轮的加工品质,并进一步提高齿轮之精度等级,让相关齿轮零件在厚板整平机装配后能达到最高的效能及品质,品质提升满足客户需求是晋志德持续追求、不断改进的目标。
