微电脑下死点检知器使用说明

时间:2012-07-31 18:51 来源:http://www.kssmc.com 作者: 晋志德机械

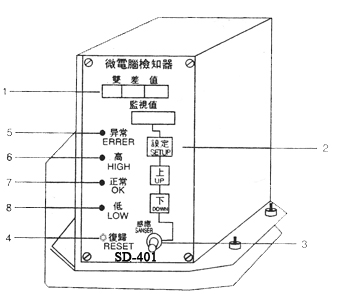

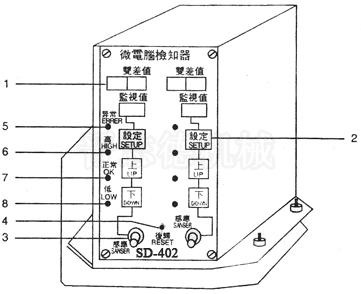

 一、微电脑下死点检知器各部分名称:
  微电脑下死点检知器SD-401  微电脑下死点检知器结构
  1、显示器:显示变差值与监视值。           2、设定(上、下):可设定变差值之最大的许值。
  3、感测器讯号输入座:以讯号线连结感测器与微电脑。  4、复归键:解除停车状态。
  5、异常指示灯:异常状况出现,灯亮。         6、过高指示灯:变差值高于监视值(含)范围内,灯亮。
  7、正常指示灯:变差值在监视值范围内,灯亮。     8、过低指示灯:变差值低于监视值(含)范围时,灯亮。
  二、微电脑下死点检知器操作说明:
  1、下死点变动情形:
  微电脑检测装置,乃测定冲压时脱料板与下模间之距离变差加以控制。冲压时产生下死点变动情形:无负荷时下死点精度......2um;负荷时下死点精度:起动时STAR..6um,连续连转时..4um。
  2、感测装置:
  为检测上述变动,需要一些检测装置为本器之附件:
  A、非接触性高周波近接开关
  B、感应体
  3、感测器安装法:

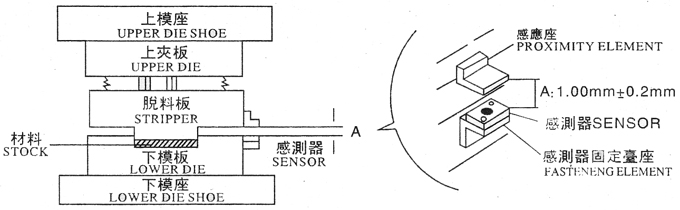

  感应体请装在模具脱料板旁。感测器与固定座装在下模旁,如下图:
  下死点感测器安装,感应体安装
               感测器操作距离:0.8mm-1.15mm(脱料板在下死点位置时)
  4、感测器A间隙设定
  感测器安装完成后,设定感测器与感应体“A”间隙,在设定之前,务必将脱料板冲至下死点位置(含材料),“A”间隙为0.8mm至1.2mm,(理想值为0.9mm至1.1mm)
  5、监视值设定
  请依据制品精度要求设定,或依正常冲压变差值设定。
  例如:正常冲压变差值最大为5um,则监视值设定为“6”um。
  (特别注意监视值的设定,最小1格为1um,最大9um)
  三、微电脑下死点检知器规格:

适用温度  0-50℃  感测器数  SD401一个  SD402二个
重  量  2.4kg  感测器尺寸  30W×8H×20D
输出信号  继电器接点(A.B)250V 3A  感测器长度  5cm-10cm
电源电压  50/60HZ+10%AC85V-240V  连接线长度  3M及5M两种
 感测设定距离  0.8-1.2mm
外形尺寸  105W×140H×185D  最大连转速度  2000S.PM
四、微电脑下死点检知器安装注意事项:
  1、感测器须安装在适当位置,以利调整A间隙及拆卸感测器或感应体。
  2、微电脑检出器提供一组输出接点,以连接冲床控制紧急停车。
  连接时,须视冲床紧急停止方式应用如下:
  (1)紧急停止为N.O常开式,须以COM1及NO3与其做并联控制。
  (2)紧急停止为NC常闭式,须以COM1及NC2与其做串联控制。
  3、安装电源时,必须检查冲床使用电压,频率是否与检出器相同,(110-220V皆可连接)如有不同,必须做调整。
  4、连接讯号线时,确保把接头卡紧,以利正常动作。
  五、微电脑下死点检知器操作步骤
  1、设定监视值
  2、按“回归”键
  3、运转冲床
  4、当检知异常令冲床停车时,须先排除异状况,再回至步骤(2)继续操作。
  六、微电脑下死点检知故障检查、排除
 故障状态  检查、排除方法
 变差值显示为:  1、“A”间隙太小或太大(重新设定)。
 2、感测器不良(更换)。
 3、其他(送厂修理)。
 显示慕数字乱跳,非正常频率  1、讯号线接触不良(更换)。
 2、感测器不良(更换)。
 3、其他(送厂修理)。
 异常时,无法停车  1、紧急停止控制线是否脱落(接妥)。
 2、其他(送厂修理)
 冲床停车,正常灯亮时  1、冲床本身紧急停止。
 2、材料冲件重叠导致“A”间隙超过2,或感测器呈无效状态。检出器以时间异常停止。 在此情况下,异常红灯闪一下,即跳成正常灯视,银幕显示异常前一次之侦测值。
