圆盘送料机使用说明

时间:2012-11-07 12:55 来源:http://www.kssmc.com 作者: 晋志德机械

 圆盘送料机工作原理:
  圆盘送料机采用卧式平面载料方式,通过感应摆杆控制变频调速马达驱动圆盘转动,材料通过转向轮进入拉料辊,调速马达通过张力器传动拉料辊转动,将材料送出,当材料送出超过冲床所需时,摆杆向下摆动,圆盘马达速度放慢直至停止,此时拉料辊继续转动。当圆盘停止,材料被拉紧时,拉料辊停止转动,而拉辊马达继续转动,张力器打滑不工作,张力器张力可调至使能拉动材料而不会拉伤材料,从而周而复始的连续送料。本机具有结构坚固,卷料可重叠放置速度可任意调整无段变速,操作简易等特点,适用于各种金属,非金属,薄型卷料。
  圆盘送料机调整方法:

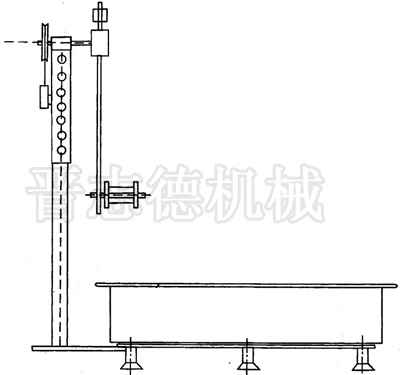

圆盘送料机结构示意图   1、先将机架盖板打开查看主动轮与圆盘接触是否良好,圆盘起动停止是否灵活,如果接触不良可调节马达下方紧固顶紧螺栓。(晋志德圆盘送料机出厂前都会调节到合适位置)。
  2、调节变频器,输入合适速度数值及起动停止时间。
  3、调节追踪器,及摆杆摆动角度调节配重块位置。
  4、调节张力器的张力,将张力器护罩打开,先将张力器紧订螺钉松开,用手旋转张力器一端,当手感张力逐渐加大或减小至到合适位置拧紧紧固螺钉即可。(一般出厂前会调好)
  5、调节拉料辊压力,在拉料辊上方有两只旋扭里面有压力弹簧,根据情况调节压力大小直至合适为止,两弹簧压力应调至一至否则材料会跑偏。
  6、调节拉料辊转速,根据冲床所需送料速度调节拉料辊单相马达调速器,使之与圆盘送料速度达到匹配。
  7、调节转向轮,根据积材高度调节转向轮位置和角度,使材料平顺转向进入拉料辊。
  圆盘送料机操作方法:
  1、接通电源:接电源时应首先检查电源电压是否与本机相符,有无缺相或接触不良等。
  2、空机试运转:试运转主马达打开运转开关,按寸动开关,顺畅后起动正反转旋扭,圆盘运转正常后方可装载材料。
  3、将材料放置圆盘后剪开扎带,寸动圆盘使材料放开,将料头引入转向轮,转向后放入拉料辊起动拉料辊马达,将材料拉出引入摆杆导轮后引入冲床即可开始工作。
  圆盘送料机变频器参数调整说明:
  1、P00 频率指令来源设定为:01主频率输入由模拟信号DCO~+10V控制(AV1)。
  2、P01运转指令来源设定为:02运转指令外部端子控制,键盘ST0P无效。
  3、P10第一加速时间选择为:3.0S
  4、P11第一减速时间选择为:3.0S
  5、P16寸动频率设定为:20HZ
  6、PT6参数锁定及重置设定:(1)所有参数的设定值可续/写。(2)01所有参数的设定值仅可读取。
