LED端子整平机结构特点

时间:2012-11-09 12:28 来源:http://www.kssmc.com 作者: 晋志德机械

 连续模所制得略弯端子、半导体、LED、电晶体等电子元件类的支架,其需经整平机的整平滚筒予以辗压整平,以利后续制程作业。LED端子整平机就是晋志德机械专为整平此类电子元件类的支架而设计的整平机,它由输送带、整平装置、收料装置三部分组成,由连续模所冲制的电子元件类支架经由输送带输送进入整平机的上下滚压轮间,经整平后的电子元件类支架再由收料装置予以计数收料、堆叠,堆叠一定数目后可自动移送以供取出,整平收料速度能达30片/min,极大了满足了端子厂整平收料的需求。
  与普通整平机使用全封闭的整平滚筒不同,LED端子整平机为确保电子元件类支架凸出部位在整平过程中不变形,其整平滚轮于与电子元件立体凸出相对部位上具有一个以上且不定位置凹设的凹入部(即我们常说的避让槽),供整平时电子元件支架的立体部位容置于凹入部,可达防压损的作用。整平滚筒的凹入部根据客户实际端子产品而设置,中央、偏左、偏右或两侧均可设置。同时位于整平滚轮入料口处的导料输送装置内部可调轮座及固定轮座以对合为一空置空间,架设有光耦合器,以供其对的电子元件做检测工作,使电子元件可精确地被送入整平滚筒的凹入部处,避免电子元件有碰撞或压损达到提高产品品质的功效。

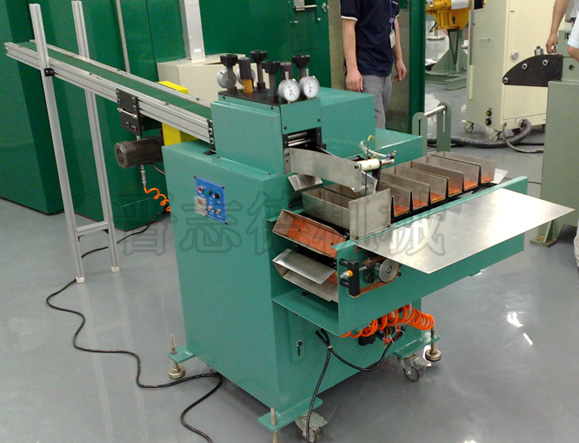

  LED端子整平机示意图
  在LED端子整平机整平装置出口后方装有自动收料装置,当电子元件类支架于整平机内完成辗压整平及自整平机出口被送出时,是可经由导引板的引导而落入导引板前下方位置的存置槽体内,此时即会同时作计数收料与斜向堆叠,进而藉由存置槽体底部具有斜凸起部,而可使成叠的电子元件类支架,愈在下方位置者,会愈被推挤而向外移动,以增加叠置容量及具有保护电子元件类支架凸起立体部的作用。
  当存置槽体于收载满料时,则如前所述,轮带会在移动一定距离停止,以使后方存置槽体位于导引板前下方位置,供继续作计数收料与斜向堆叠,而前方满料的存置槽体,则可移位离开电子元件类支架的掉落收料区域,供可成叠等数取出。由于满料的存置槽体自掉落收料区域移动至转弯区,乃需经多次移位行程,因此有充裕的时间可供将成叠等数的电子元件类支架予以取出。由于满料的存置槽体自掉落收料区域移动至转弯区,乃需经多次移位行程,因此有充裕的时间可供将成叠等数的电子元件类支架予以取出。同时为了防止其它因素导致满料的存置槽体于邻近转弯区时,其内部的电子元件类支架仍未被取出,乃在此邻近转弯区位置,设有感知元件,以令LED端子整平机暂停运作。
