重型材料架配油压台车方便上料

时间:2013-07-22 14:58 来源:http://www.kssmc.com 作者: 晋志德机械

 重型材料架是成卷带钢冲压生产中必不可少的设备,开卷前首先要将带钢卷料放入重型材料架中。一般采用人工操作对中上料的方式,此方法虽然可行,但人为因素影响较大,效率低下,对中精度不高,并且操作者需要较长时间的培训才能掌握上料技巧,而且存在不小的安全隐患,特别是料卷过重时,上料非常不便。
  此时可使用配油压台车的重型材料架进行自动化上料,其能自动判别卷料的直径、宽度,自动化完成卷料的对中上料涨紧,具有效率高,对中精度好,并且操作者容易掌握的特点。

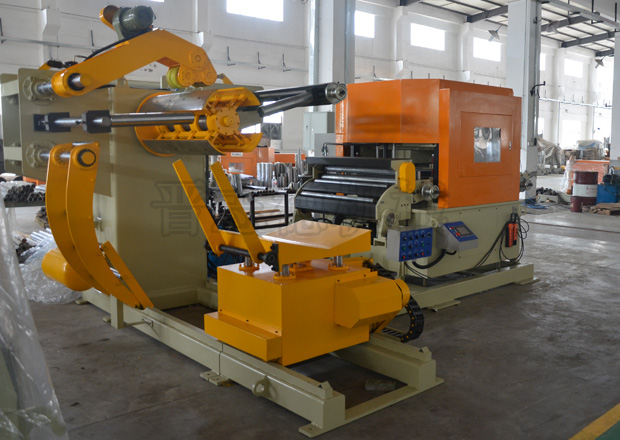

  配台车重型材料架
  配油压台车的重型材料架的操作流程如下:
  1)接料:重型材料架油压台车由驱动电机带动右移,当反射式光电传感器C3信号有效时,记录距离S值为S1;油压台车继续右移,当反射式光电传感器C3信号无效时,记录距离S值为S2;则料卷宽度b=S2-Sl;油压台车左、右移动调整,当S=(S2+Sl)/2+L3时停止,顶升油缸带动托料盘上升,将料卷从备料台分离,油压台车左移。
  2)开卷主轴对中:当S=L1_L2时,停止移动;顶升油缸上升,当第一对射式光电传感器C1信号有效时,记录高度h值为hl,求出料卷高度D1=H1+H0_hl,当料卷较小时,用第二对射式光电传感器C2,H2代替H1;当料卷上下高度中心与重型材料架主轴中心重合时:H=h+Dl/2-H0,根据前式调整顶升油缸,使之上下中心高度一致。
  3)开卷中心对中:油压台车继续左移,当S=L0_L2时停止;重型材料架中心对中完毕。
  4)复位:重型材料架顶升油缸降至低位,油压台车右移至原始位,等待下一次上料。
  文章发表:http://www.kssmc.com/news_yytclj.html
