夹式送料机工作原理

时间:2013-07-19 09:16 来源:http://www.kssmc.com 作者: 晋志德机械

 冲压生产正朝着高速、高精密方向发展,在冲压生产时使用高速冲床冲压的场合越来越多,高速冲床最高行程数可达1200次/分,此时若使用传统的空气送料机、滚轮送料机、NC送料机进行送料则完全发挥不出高速冲床高效的性能,而夹式送料机则正是为高速冲压生产而研制的高效送料设备,其采用机械式冲压与送料联动结构,每分钟送料最高可达1200次,完全实现了以冲床同步送料之目的。
  在使用时,用固定板及L型支架座将夹式送料机固定在冲床台盘侧边,同时用时规皮带将其与冲床输出轴相连起到机械传动作用,让材料由左到右穿过放松抓取夹子,调整好驱动计时皮带的张力,使其与冲床输出轴同步运行,并且二者相位差保持一致,再使用快速量规设定好送料长度,通过回转夹子支架上的刻度盘设定好送料厚度,即可启动夹式送料机。

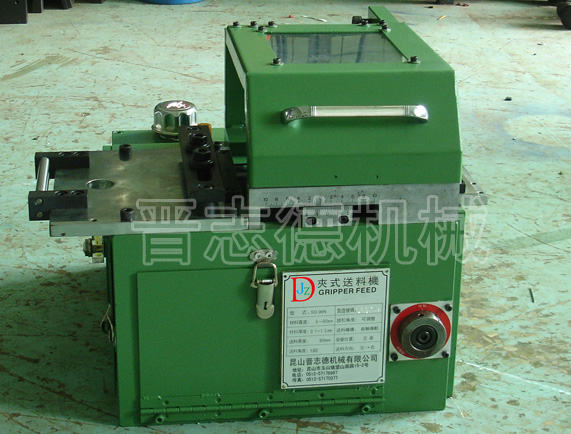

      夹式送料机展示
  当冲床的上模冲压到材料时,送料机摆线凸轮处于等径处的起点,此时,凸轮转动而材料不运动,冲床对材料进行冲压,直至凸轮转过等径终点,凸轮继续转动并推动滑块沿滑杆运动,使夹头与材料脱离,凸轮继续再转过180度时,材料被卡入下一工位的夹头内,此时上模退出,凸轮继续转动,进而带动夹杆运动,夹杆推动材料向下一工位运动,当材料运动到下一工位时,冲床上模再次压下,完成一个工作循环,就实现了被冲压材料的高速自动送料。
