重型材料架加托料臂防止开卷散料

时间:2013-07-17 11:42 来源:http://www.kssmc.com 作者: 晋志德机械

 目前,在厚板冲压自动化生产线中使用的油压重型材料架,主要是通过油缸连接拉杆,拉杆拉住楔块来涨紧卷料内径;压料臂压住卷料的上表面来防止松卷和带动重型材料架进而实现展开卷料头部。但对高强度卷料或其它极易散卷的卷料,如果缺乏有效的辅助控紧装置,极易使卷料发生散卷现象,导致重型材料架无法进料,影响正常生产,效率低下,甚至产生安全隐患。
  为了从根本上解决高强板散料问题,晋志德为油压重型材料架设计了一种托料臂装置,它能利用托料辊阻挡了材料在开卷过程中向外的松散,而且还根据材料卷动的方向利用托料辊对其施加动力,使材料展开更便捷,对防止高强板或某些易散卷的卷料散卷问题效果非常明显。
  重型材料架托料臂呈对称结构,分别装配于重型材料架卷料前方的左右两侧,利用托料辊对卷料表面施力防止卷料散料。托料臂主体由托料架、托料辊、油压马达、托料油缸组成,由托料油缸推动托料架进而带动托料辊托住卷料外圈,油压马达通过齿轮与托料辊连接起来传递动力,带动托料辊旋转辅助开卷,托料架顶端安装有接近开关(或光电开关)用以检测及控制托料辊与卷料外圈的距离。托料臂底部导轨面安装在底座的滑槽内,滑槽内装有导轨板,压板压在托料臂的底部导轨面;托料架导轨面安装在托料臂上面的滑槽内,滑槽内装有托料导轨板,托料压板压在托料架的导轨面上。

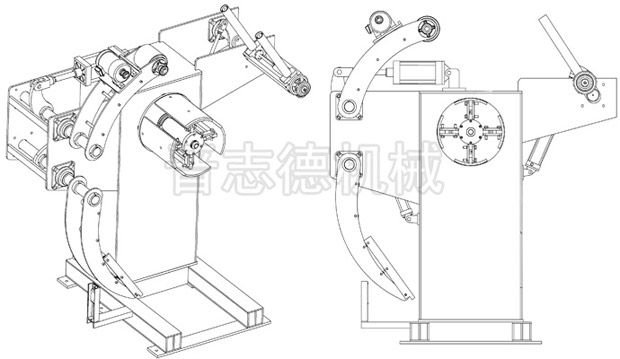

     配托料臂材料架结构
  装配有托料臂的油压重型材料架工作过程:当重型材料架涨紧卷料内径,压料臂压住卷料,展开卷料时,托料油缸根据卷料的宽度,推动托料臂,调整托料辊的位置,推动托料辊托住卷料的外圈,油压马达带动托料辊旋转,辅助开卷。托料辊对卷料外表面的顶托可有效减缓卷料松散产生的冲击。
