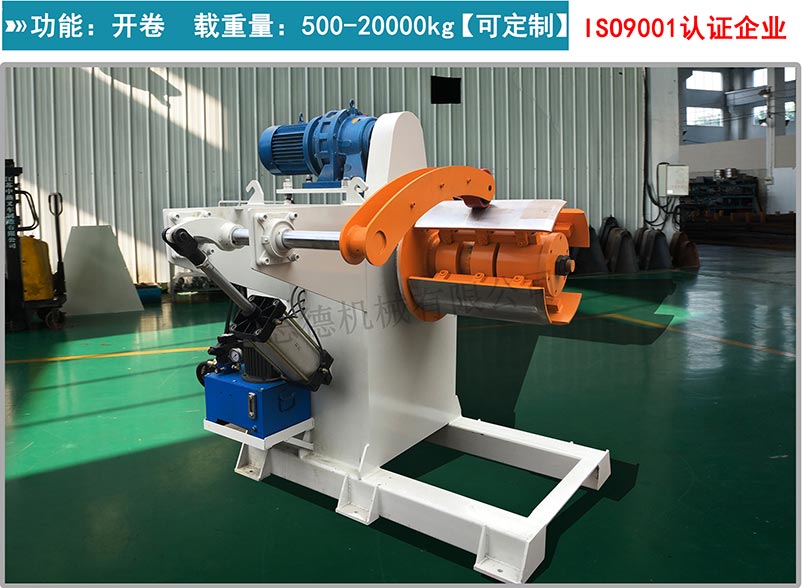

油压重型材料架

  • 油压重型材料架,油压材料架,液压开卷机
  • 产品特点

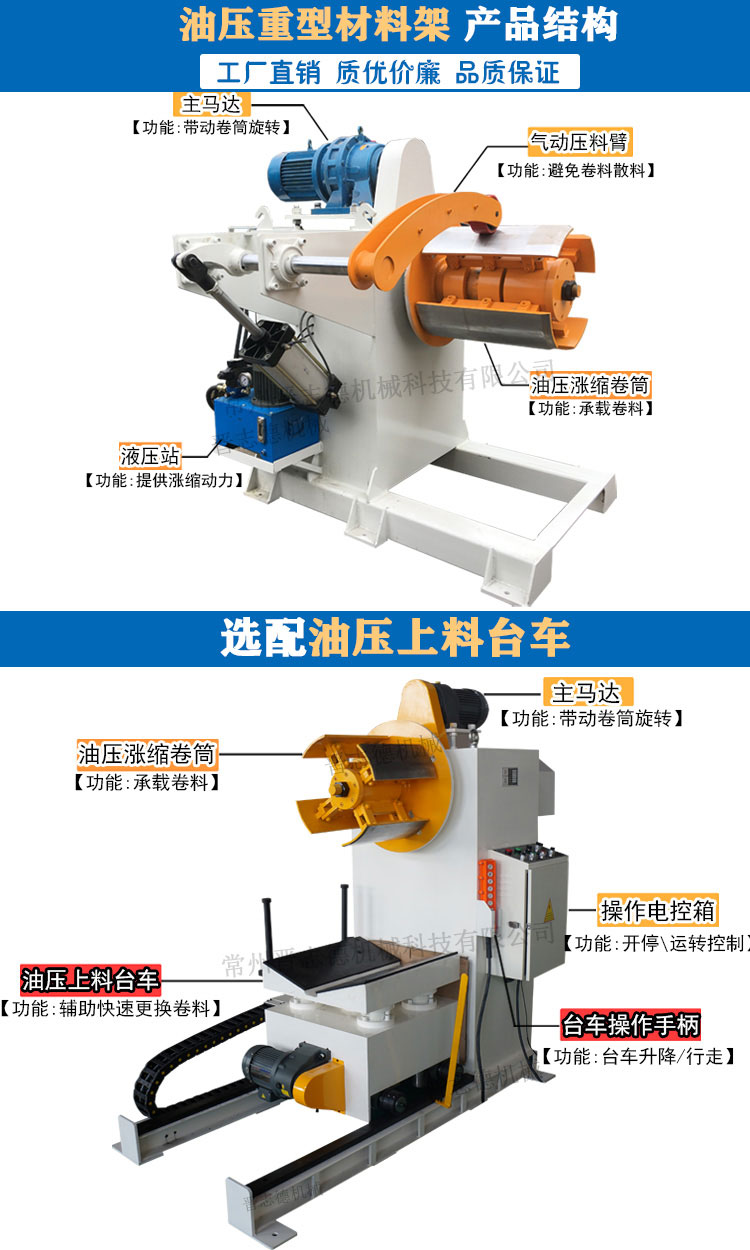

    油压重型材料架结构,液压开卷机结构图
      1、油压重型材料架主轴采用油压扩张系统,涨紧力大,安全性好,同时节省工时,提高效率。
      2、料架具有自动保压功能,可以防止材料松散。
      重型材料架选配压料臂,重型材料架选配油压扩张装置
      3、料架有自动刹车功能,防止材料惯性拉断马达底座,并有料架放松限位功能,防止拉坏油缸。
      4、四叶片设计,叶片弧度与材料内径吻合,叶片表面经硬镀处理,光滑耐磨,在使用过程中不会损坏材料。
      5、A字架用快换式结构,更换快捷牢固,不损伤叶片。
      6、主马达驱动采用减速马达驱动,带矢量变频控制,经链轮带动开卷放料。
      7、主体机架:由型钢、A3钢板、#45钢锻打轴承座组焊后而成,经退火定性处理不变形;两个轴承座一次镗孔而成,保证主轴安装的同心度,不产生径向跳动,瓦板为高强度碳钢,料架芯轴为锻钢,支撑连杆为高强度铸钢,确保其坚固耐用,使用寿命长。
      8、采用最新设计,使设备更加合理的实用,程序控制料卷速度变化,根据卷料外径变化自动加减速,使设备得负荷达到最轻,大大提升了其使用寿命,减少了故障率。
      油压重型材料架使用视频:

      油压重型材料架,油压重型材料架使用,油压重型材料架配冲床 油压重型材料架安装,油压重型材料架调试,油压重型材料架配剪板机

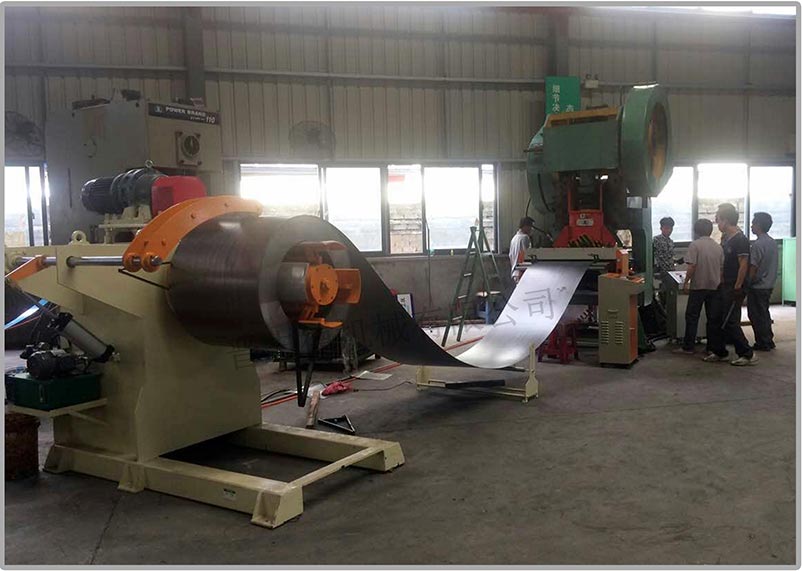

              油压重型材料架配冲床                     油压重型材料架配剪板机

    油压重型材料架技术参数

     型  号 MTC-700 MTC-800 MTC-1000 MTC-1300 MTC-1600
     材料料宽[mm] 700 800 1000 1300 1600
     材料厚度[mm] 2
     材料内径[mm] φ450 ~ 530
     材料外径[mm] φ1200 φ1200 φ1200 φ1200 φ1200
     材料重量[kg] 2500 ~ 20000 3000 ~ 20000 3000 ~ 20000 3000 ~ 20000 3000 ~ 20000
     速  度[m/min] 15
     扩张方式 油压
     机械重量[kg] 2000 2100 2300 2500 3000
     机械尺寸[m] 1.7×1.3×1.4 1.8×1.4×1.4 2.0×1.5×1.6 2.5×1.8×1.8 3.0×2.0×2.0
     电  源 AC三相 380V
     备注:大吨位油压重型材料架载重量可根据实际需求量身定做,最大载重量可达20T。
