油压重型材料架涨紧装置

时间:2013-04-10 08:35 来源:http://www.kssmc.com 作者: 晋志德机械

 晋志德油压重型材料架均采用燕尾式斜滑块结构,其将油缸与料架主轴用螺栓固定在一起,主轴中心的一个通孔能让拉杆在主轴内自由移动。油缸活塞杆通过连接套与拉杆连接。拉杆与涨紧滑动座用圆螺母固定。联接螺杆一头螺纹拧在活动斜滑块上。联接螺杆串过活动斜滑块后与涨紧滑动座用螺母固定,涨紧滑动座与活动斜滑块,活动斜滑块与活动斜滑块之间的距离分别用套和套隔开,活动斜滑块和固定斜滑块都套在主轴上,可以沿着材料架主轴滑动。
      重型材料架涨缩装置
  油压重型材料架活动斜滑块与固定斜滑块通过燕尾槽相互配合、连接,可以沿着斜面滑动。两块固定斜滑块用螺栓固定在托料瓦板上,圆螺母固定不动。
  因料卷内径直径不是固定一个尺寸,油压重型材料架内径有ф450-530mm可供调节,当料卷内孔为ф530mm时,A型铁就要用螺栓固定在材托料瓦板上面。在活动斜滑块和活动斜滑块上部有4个面,每个面上都有燕尾槽,每个面上的燕尾都有一块固定斜滑块与它配合。活动斜滑块和活动斜滑块沿着轴向滑动的同时带动固定斜滑块和固定斜滑块滑块,使托料瓦板沿着圆盘的长孔做与主轴平行的伸展或收缩移动,此时4个面上的固定斜滑块也同时做与主轴平行的伸展或收缩移动。
  当料卷需要装上重型材料架时,油缸在电磁阀的控制下,油缸活塞杆移动带动活动斜滑块在主轴上移动使托料瓦板收缩(托料瓦板外径变小)。
  当料卷套装在重型材料架后,油缸在电磁阀的控制下,油缸活塞杆移动带动活动滑块在主轴上移动使托料瓦板伸展(托料瓦板外径变大)此时托料瓦板在料卷内孔中移动的同时把料卷涨紧,达到把料卷涨紧的目的。

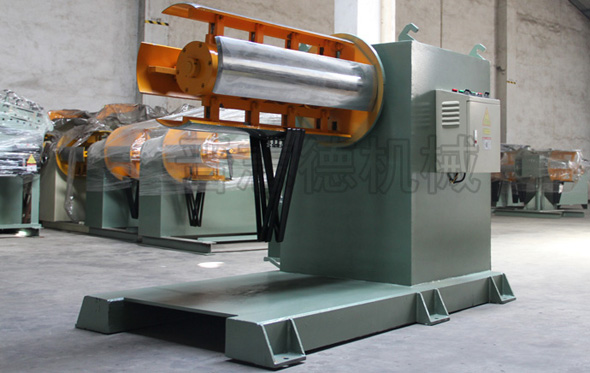

      油压重型材料架展示
  油压重型材料架采用燕尾式斜滑块液压涨缩结构,使用液压缸推拉棱锥心轴,带动卷筒的瓦板做径向移动,达到托料瓦板涨缩的目的,它不仅能快速安装拆卸料卷,确保料卷的上料和卸料工作顺利进行,而且能使安装固定好的料卷与材料架的转动部件保持涨紧固定连接,从而有利于材料架的转动部件带动料卷同轴转动。
