三合一送料机触摸屏操作说明

时间:2012-11-14 12:35 来源:http://www.kssmc.com 作者: 晋志德机械

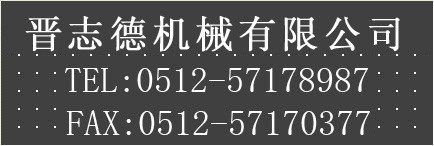

 1.三合一送料机一旦开电后,触摸屏进入晋志德欢迎界面。

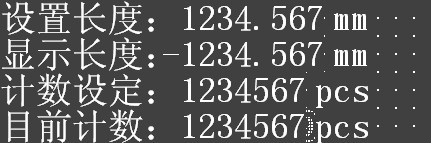

  2.点击下一页,进入操作主界面。

  送料长度:客户设置长度(即产品单步长度),范围:0~9999.999mm
  显示长度:三合一送料机运转长度(不可设置)
  计数设定:客户设定产品数量,范围:0~9999999pcs
  目前计数:目前产品的生产数量(不可设置)
  手动:送料机处于手动状态
  自动:送料机处于自动状态
  清除计数:清除目前三合一送料机产品的数量,重新计数。
  自动放松开启:送料矫正气缸处于自动状态,根据冲床传送过来的电信号进行自动放松和加紧。
  自动放松关闭:送料矫正气缸处于手动状态,根据人为操作控制气缸放松和夹紧。

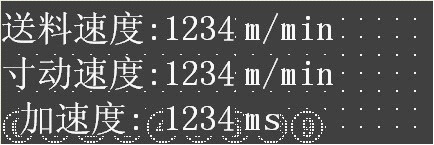

  3.点击设置页,系统进入速度界面

  送料速度:三合一送料机一次行程和自动运转的速度,数值越大,速度越快,范围0~2000
  寸动速度:三合一送料机手动状态下,寸进寸退的速度,数值越大,速度越快,范围0~5000
  加减速度:三合一送料机自动时,加减速度,数值越大,速度越小,范围50~1000

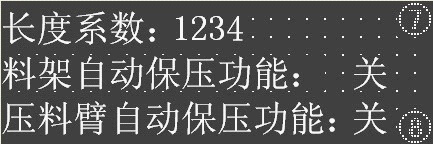

  4.当计数数值为654321时,点击系统页,进入系统页。

  长度系数:三合一送料机精度,数值越大,精度越低,三合一送料机速度越快。此为内部设置,客户不得随意修改,出厂设置值25.
  料架自动保压功能:料架油压保护功能,可以通过压力表设置上限和下限,该功能打开时,料架涨紧会自动启动(油压低于下限时),关闭则不具备此功能。此为内部设置,客户不得随意修改,出厂时,此功能为打开状态。
  压料臂自动保压功能:压料臂油压保护功能,可以通过压力表设置上限和下限,该功能打开时,压料臂下压会自动启动(油压低于下限时),关闭则不具备此功能。此功能作用是为保护材料不散料,设置为内部设置,客户不得随意修改,出厂时,此功能为打开状态。

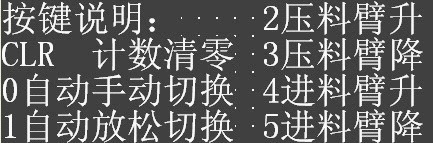

  按键说明1:

  按键CLR:计数清零:清除目前三合一送料机产品的数量,重新计数。
  按键0: 自动手动切换:
  自动:送料机处于自动状态。
  手动:送料机处于手动状态。
  按键1: 自动放松切换:
  自动放松开启:送料矫正气缸处于自动状态,根据冲床传送过来的电信号进行自动放松和加紧。
  自动放松关闭:送料矫正气缸处于手动状态,根据人为操作控制气缸放松和夹紧。
  按键2:压料臂升:在手动状态下,点击此键,入料压料臂上升。
  按键3:压料臂降:在手动状态下,点击此键,入料压料臂下降。
  按键4:进料臂升:在手动状态下,点击此键,入料进料臂上升。
  按键5:进料臂降:在手动状态下,点击此键,入料进料臂下降。
  按键说明2:

  按键6:入料拉料开关:点击此键,入料拉料马达开始运转,在进料入料时使用该功能,变频调速(主电箱内)。
  按键7:料架自动保压功能:料架油压保护功能,可以通过压力表设置上限和下限,该功能打开时,料架涨紧会自动启动(油压低于下限时),关闭则不具备此功能。此为内部设置,客户不得随意修改,出厂时,此功能为打开状态。
  按键8:压料臂自动保压功能:压料臂油压保护功能,可以通过压力表设置上限和下限,该功能打开时,压料臂下压会自动启动(油压低于下限时),关闭则不具备此功能。此功能作用是为保护材料不散料,设置为内部设置,客户不得随意修改,出厂时,此功能为打开状态。
