厚板材料整平机

  • 厚板整平机,厚板矫正机,厚板材料整平机
  • 产品特点

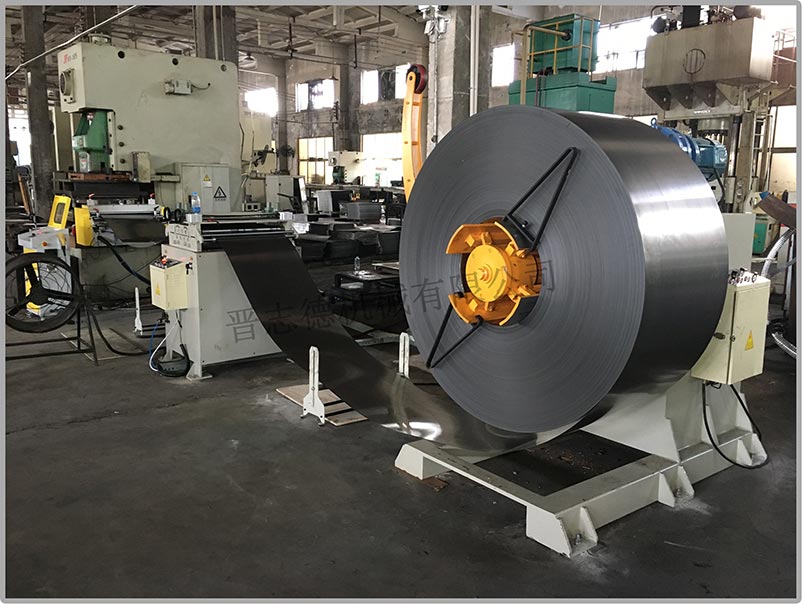

    厚板整平机使用,重型材料架配厚板整平机,厚板整平机配NC送料机
      厚板整平机结构,厚板矫正机结构图
      1、厚板整平机适用于1.0~6.0mm的厚板金属卷料整平,其采用蜗轮蜗杆结构来代替普通整平机的螺丝杆压料(并由气缸带动材料在整平机中运动),通过旋转手轮来调节,调节简单方便,旋转手轮一圈,整平上轮仅下降1mm,操作简便,速度快,精度高。
      2、整平辊:7只(上4/下5)采用高强度滚动轴承钢筋调质、高频淬火、表面镀铬研磨而成。表面硬度可达HRC60-62o。具有极高的钢度、强度和耐磨性能,上下整平辊筒采用大模数齿轮同步传动,矫正力度大,不磨擦材料表面、不会刮伤材料。
      3、入料辊部分:入料辊采用气动压紧装置可产生足够的拉力将材料送给整平辊而且是同步转动。同样是用高强度滚动轴承钢制造经淬火镀硬精磨而成与整平辊有同强度钢度和耐磨性能。
      4、动力部分:采用较大功率马达(5-7HP)配蜗轮减速器(30:1)用链轮链条传递给矫正机整平材料,可产生较大的整平力,由变频器控制马达的运转速度,方便可靠。
      5、整平调节部分:微调部分采用蜗轮杆微调装置。调整精度高、压力大、操作方便。
      6、入料部分设有入料托板将料头托起送入入料滚筒,配有气缸可调节入料角度。
      厚板材料整平机使用视频:

      厚板整平机,厚板矫正机,厚板材料整平机 大型厚板整平机,大型厚板矫正机,大型厚板材料整平机
              厚板整平机(新款)                       厚板整平机HCL-1000

    厚板整平机技术参数

     型  号 HCL-200 HCL-300 HCL-400 HCL-500 HCL-600
     最大宽度[mm] 200 300 400 500 600
     材料厚度[mm] 1.0 ~ 6.0
     减 速 机 1:30
     马  达[HP] 5 5 7 7 7
     调整方式 蜗轮蜗杆
     调速方式 变频调速
     整平滚轮[mm] ¢90×7支(上4下5)
     电源电压[v] AC三相 380V
     机械尺寸[L×W×H] 1450×680×1580mm 1450×780×1580mm 1450×880×1580mm 1450×980×1580mm 1450×1080×1580mm
     机械重量[kg] 430 550 670 800 900
