轻型材料架CR-100

  • 轻型材料架,轻型材料架CR-100,小型材料架
  • 产品特点

    轻型材料架使用视频:

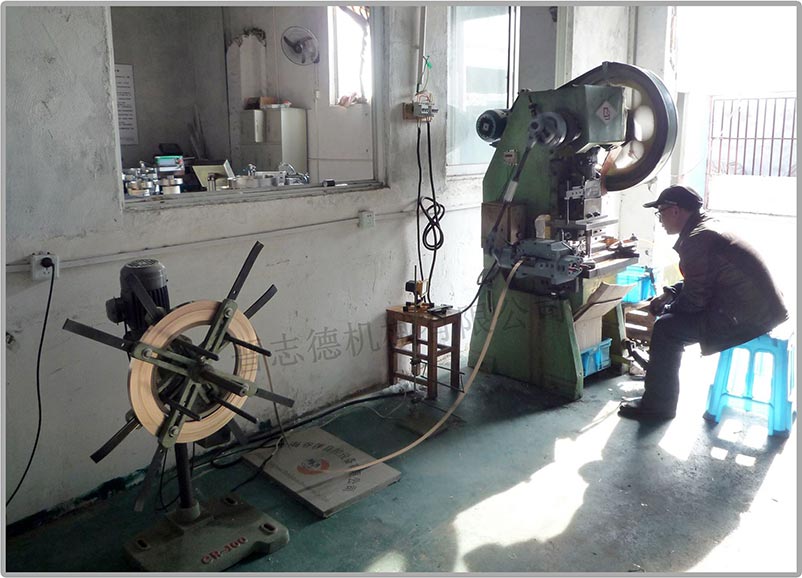

      轻型材料架开卷用

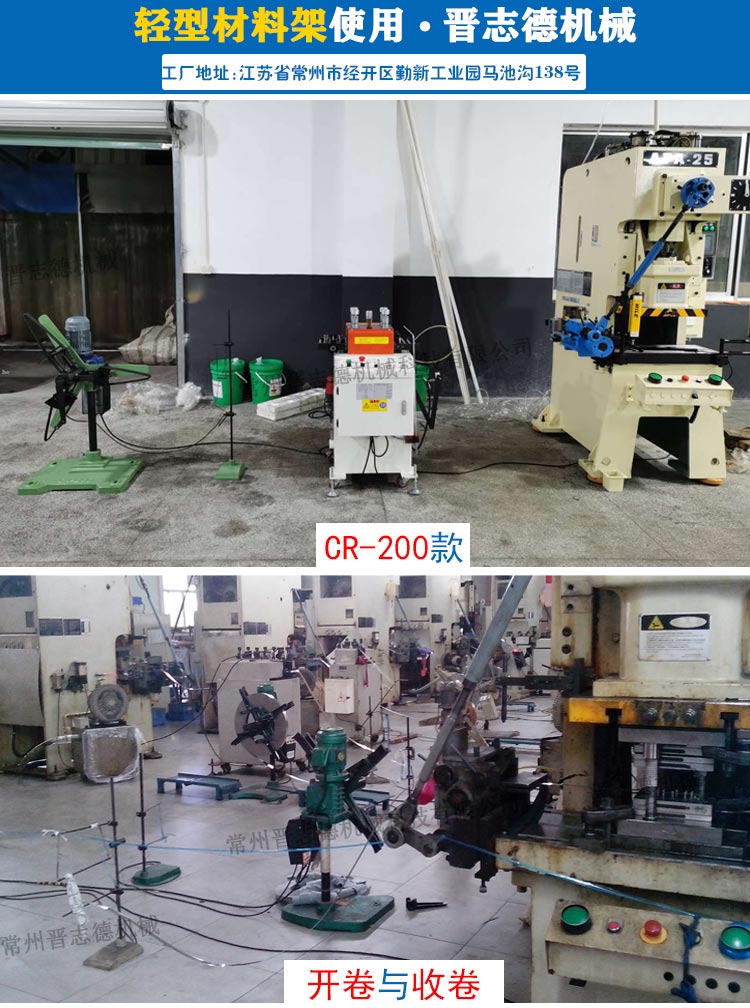

      轻型材料架使用

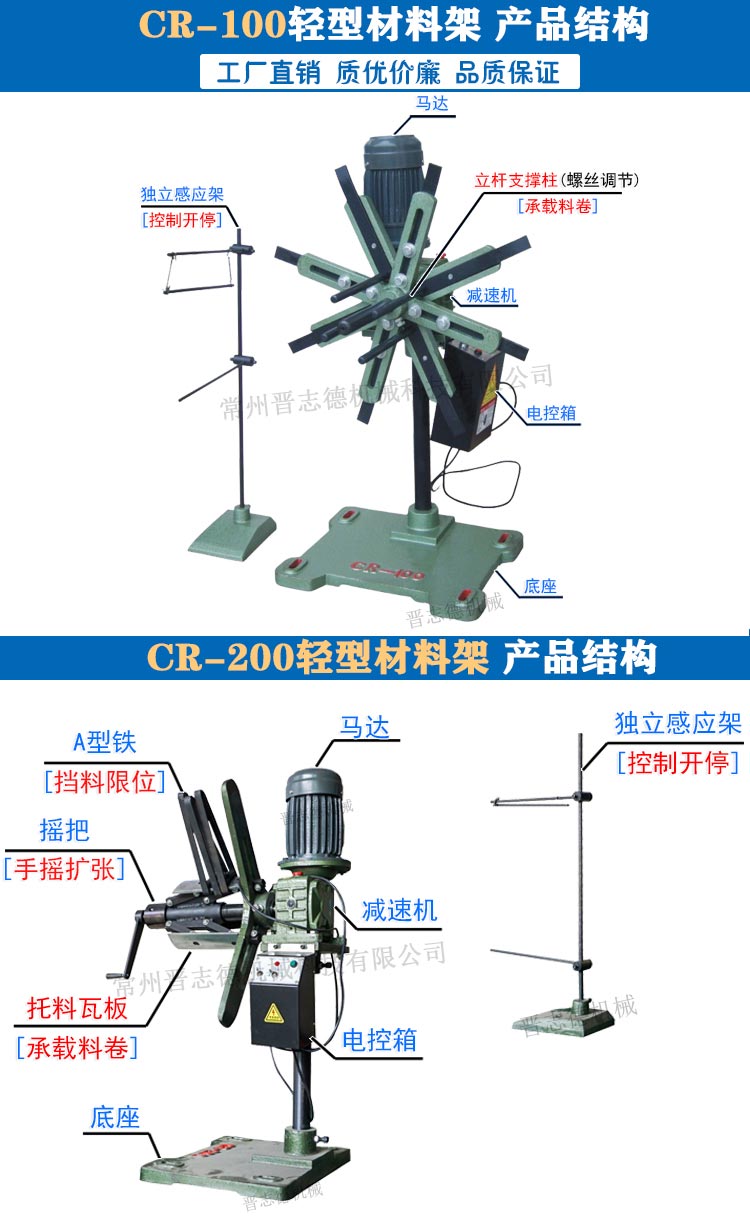

      轻型材料架结构,轻型材料架3D图
      1、轻型材料架适用于金属及非金属薄板(1.0mm以内)卷料的自动送料及废料的收卷,采用立杆支撑,减速机与马达直联,联轴输出结构,能自动支撑卷料旋转及控制料卷的旋转量,具有占地面积小、安装调试简便、减速比大、运行平稳、维护简单方便、故障率低等优势,是轻型冲压自动化生产线的佳选择。
      2、结构精巧,采用立式收料方式,减小了平面位置的占用,减速比大,运行平稳。
      3、卷绕筒由数个支杆组成,这些支杆的下端能实现径向收缩,故障率低,装料方便。
      4、采用立杆支撑,蜗轮蜗杆减速,电机直接连接,联轴输出结构。
      5、托料装置结构简单,可调范围大。
      6、感应方式:立感应支架,24V的感应电流控制。
      7、可选用微动开关控制,可做收废料用。
      轻型材料架使用,小型材料架使用,轻型材料架放料款 轻型材料架安装,轻型材料架使用,轻型材料架收料款

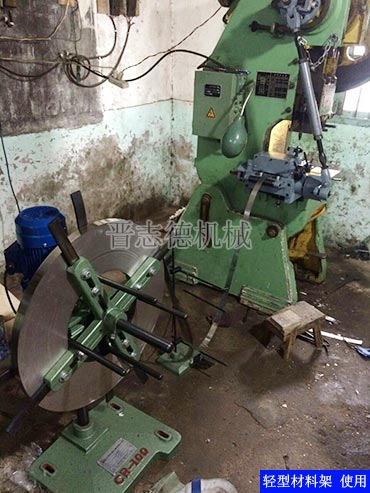

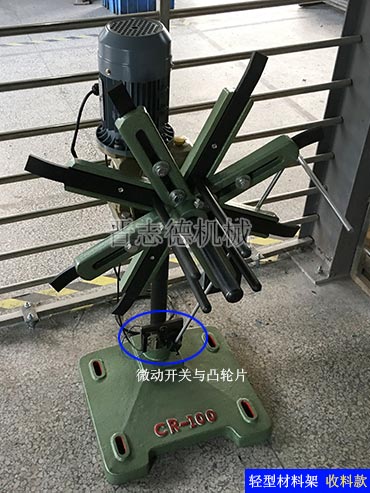

            轻型材料架使用(放料款-感应架控制)            轻型材料架(收料款-微动开关控制)

    轻型材料架技术参数:

    型  号 CR-100 CR-200
    材料宽度 160mm 100mm
    材料外径 ¢800mm ¢800mm
    材料内径 ¢130-¢410mm ¢200-¢300mm
    材料重量 100kg 200kg
    马  达 1/2HP 1/2HP
    电  源 AC 三相/380V AC 三相/380V
    机械重量 100kg 120kg
    机械尺寸 600×600×1050mm 600×500×1100mm
